行业最前沿:CCTV 新址 4K 三维声实验室(多图) 关闭 返回上一级

行业最前沿:CCTV 新址 4K 三维声实验室(多图)
+ 查看更多

2019-04-03


本文部分内容摘自:
央视音频《欧罗巴之声》(朱毅、杨洋、刘鑫磊)
央视音频《跃动法兰西》(张南鹏)

三维声(又称 Immersive 3D 沉浸式环绕声)无疑是近两年来音频行业最前沿、最热门的话题之一。

声音的重放制式从最初的单声道,发展到普遍应用的立体声,再到如今广为人知的环绕声,无疑是追求更佳临场感、更强感染力的结果。如今的三维声,在原有的水平方向环绕声的基础上又增加了下层、上层或者顶部的音箱,以营造沉浸式的无死角声场,精准的三维空间声像定位,和身临其境的聆听感受。

近日,一间国内目前规模最大、重放制式最全的三维声实验室,已经在 CCTV 新址49层搭建完成并投入了使用。

有幸参与此次开创性项目的 GENELEC 真力与 DMT 传新科技,为您带来行业最前沿的详细报道。:)

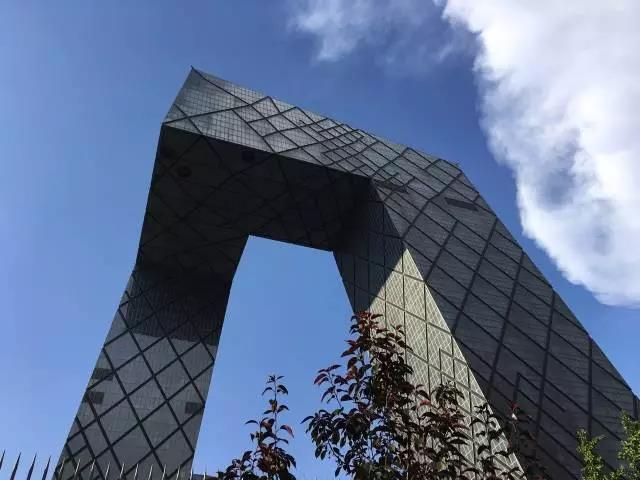

仰望央视新址主楼

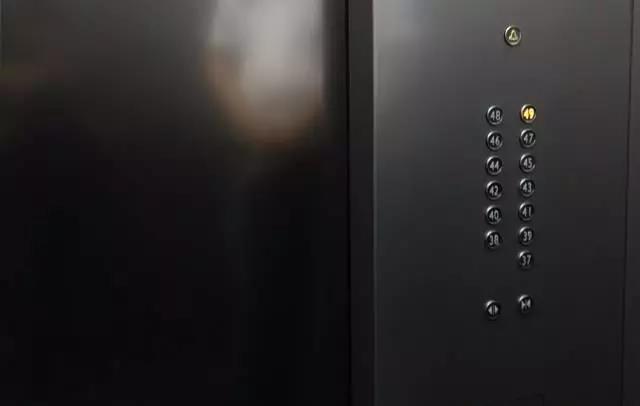

前往位于49层的3D环绕声实验室


这间实验室在设计之初,就确定了『视频系统兼容4K、音频系统兼容目前主流三维声重放制式』的目标。

在综合考量了房间建筑结构、行业相关标准以及目前几种三维声制式的音箱摆位建议之后,我们最终确定以『7.1+5+4』的方式布置音箱。如此布置,可以同时兼容 Dolby ATMOS(杜比全景声)及 Auro-3D 两种主流三维声重放制式。



最终确定的音箱系统配置如下。

下层(水平方向)7.1环绕声系统:

  • 前方左、中、右—Genelec 1238 x 3
  • 左侧、右侧环绕—Genelec 1237 x 2
  • 左后、右后环绕—Genelec 1238 x 2
  • 超低音(串接)—Genelec 7270 x 4

顶部,兼容杜比全景声7.1.4系统:

  • 顶部—1238DF(超薄型) x 4

上层5.0,兼容Auro-3D系统:

  • 上层左、中、右—1237 x 3
  • 上层左侧、右侧环绕—1237 x 2
  • 上层左后、右后环绕—1237 x 2



系统的搭建

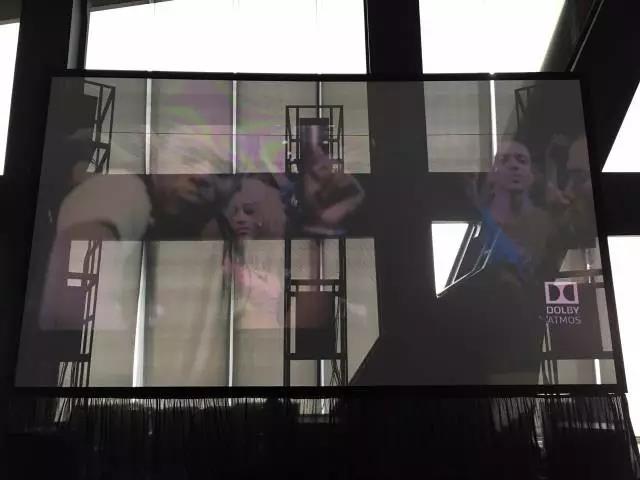

前方各音箱位置(安装遮光布之前)

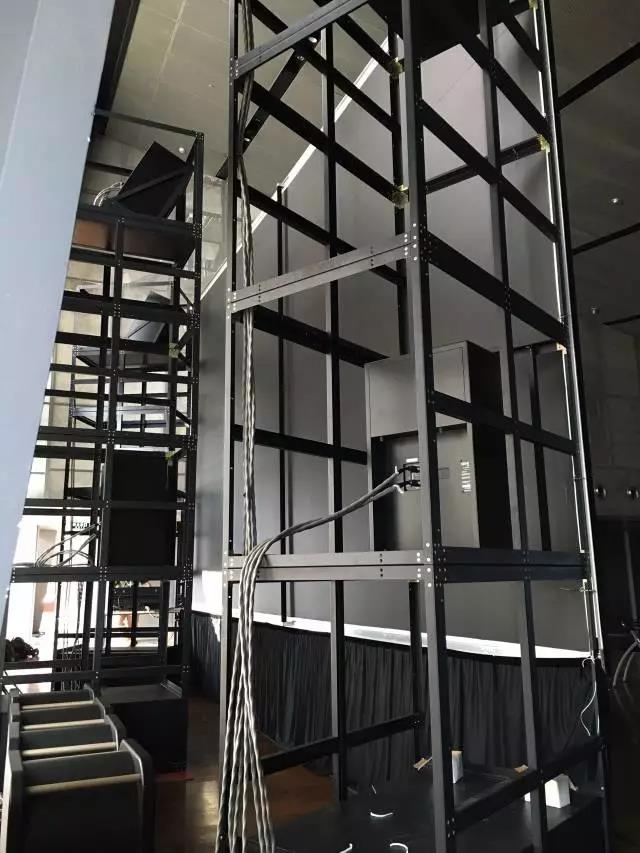

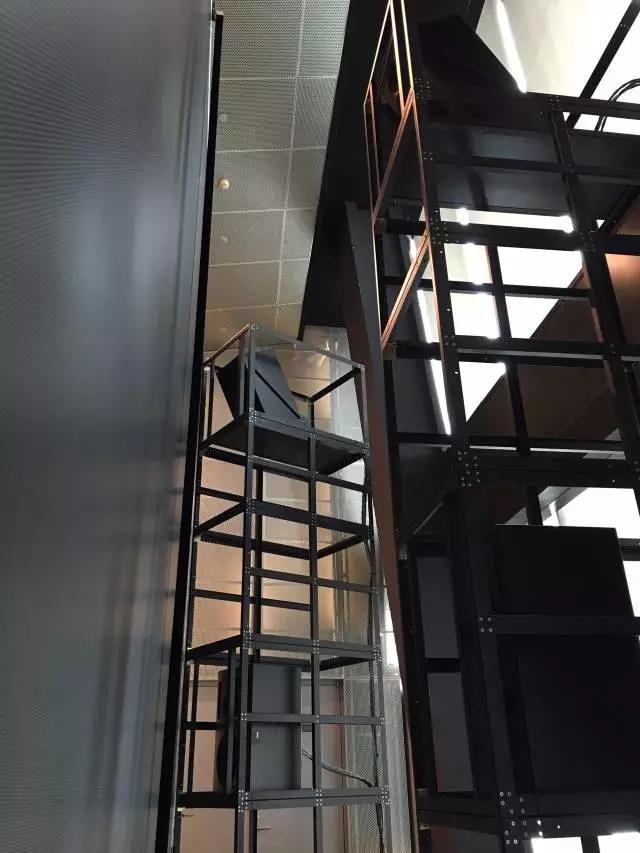

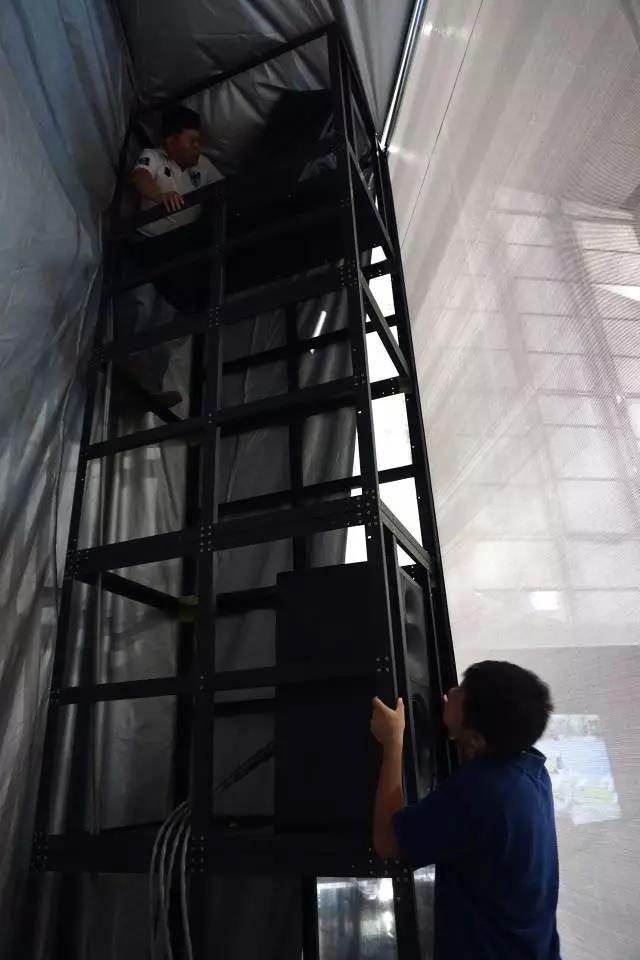

专门为前方6只音箱设计的Truss架





经过多次测量、计算和商讨,CCTV的老师们以及传新的工作人员最终确定,在这个约140平米的空间内,以6320mm的监听半径搭建这套三维声系统。

投影幕后,我们专门为此特殊定制了三套Truss架,以便精确、稳固地安装各只前方音箱,并仔细调整上层音箱的俯角指向听音区域。

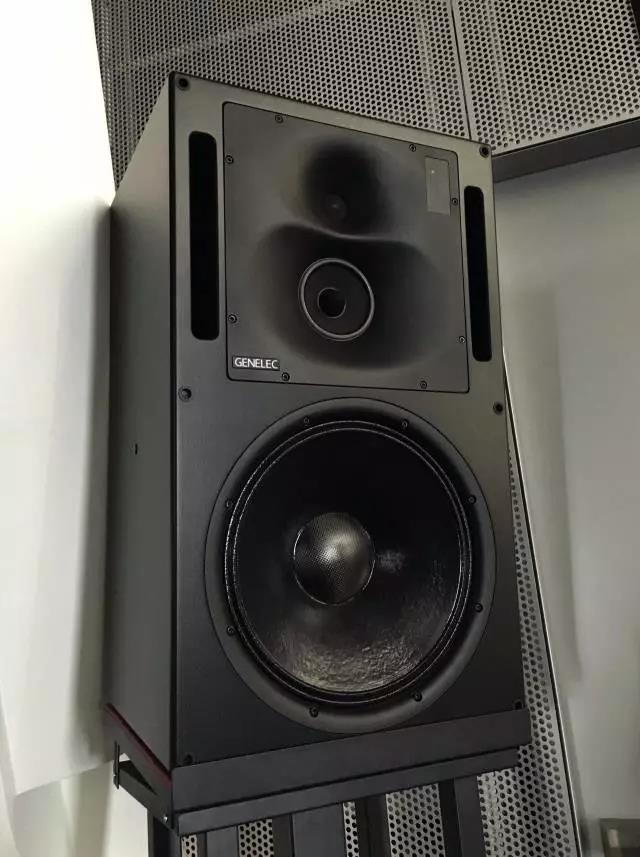

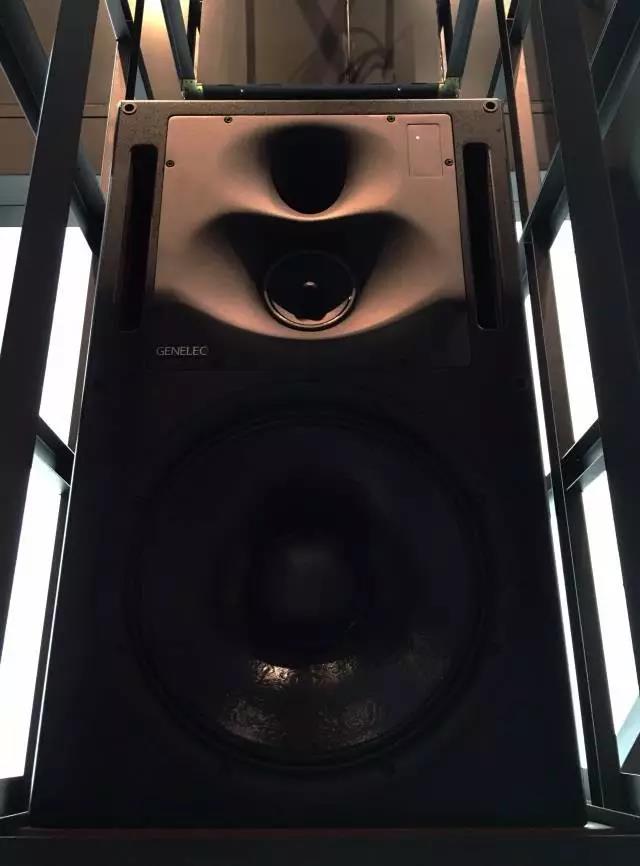

前方 Genelec 1238




后环绕  Genelec 1238

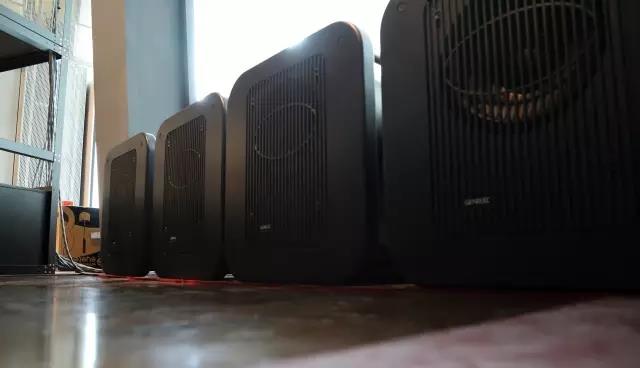

超低音(投影幕后)Genelec 7270 x 4

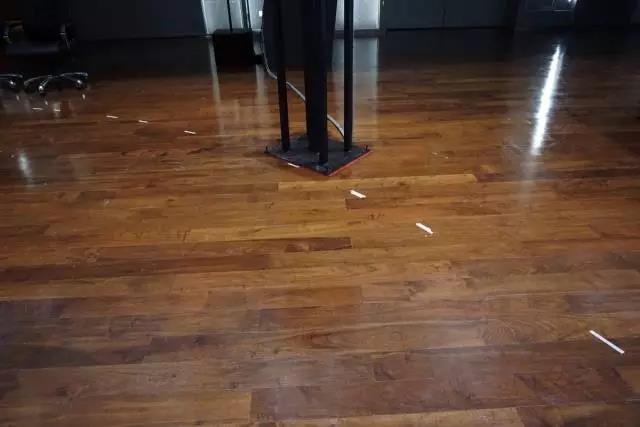

CCTV的老师们还在地面上按照监听半径精确画出了标准的圆圈,以便我们严格按照此标准安装各只音箱,每一个细节一丝不苟。

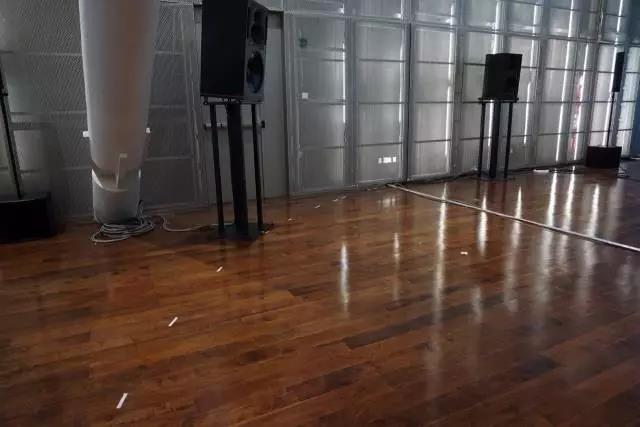

各环绕音箱的精确定位

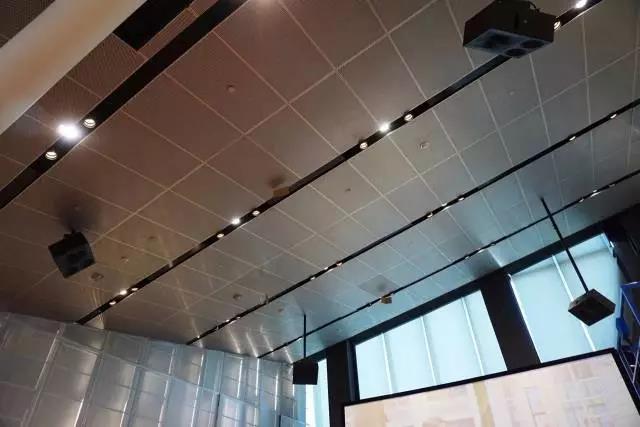

严格按照测量出的标准监听半径安装4只顶部音箱,是此次系统搭建过程中的一项挑战:我们在不规则的天花结构上,采用了特制的吊装挂架,并精确调整顶部音箱的高度、角度,使4只音箱距离地面的距离完全一致,指向听音区域的角度完全一致。

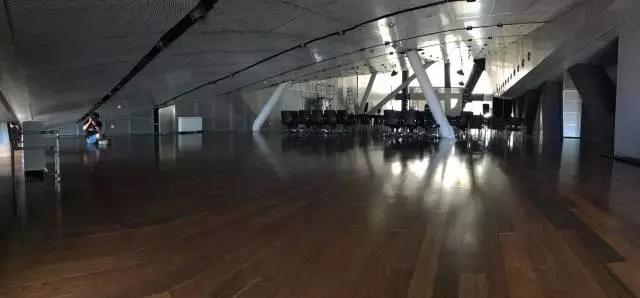

整体倾斜的天花板结构
(系统搭建开始之前)

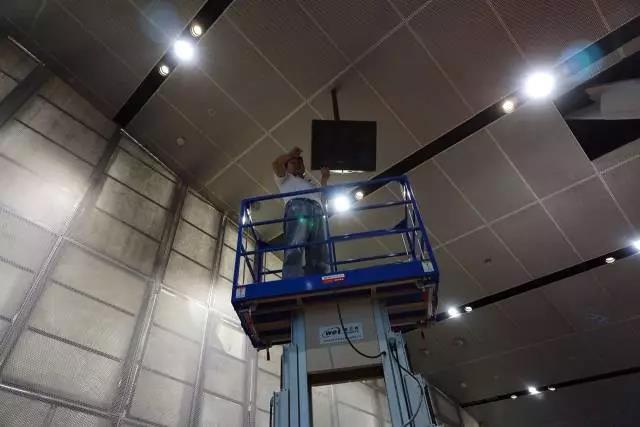

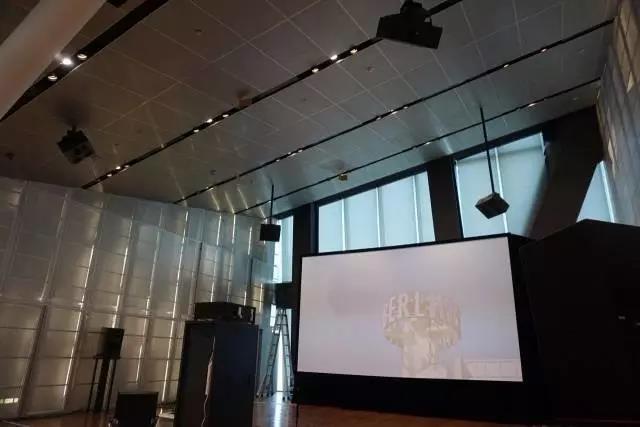

顶部音箱的精确定位

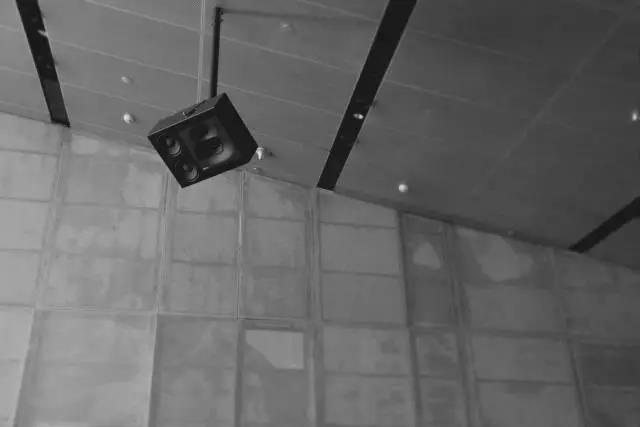

顶部 Genelec 1238DF

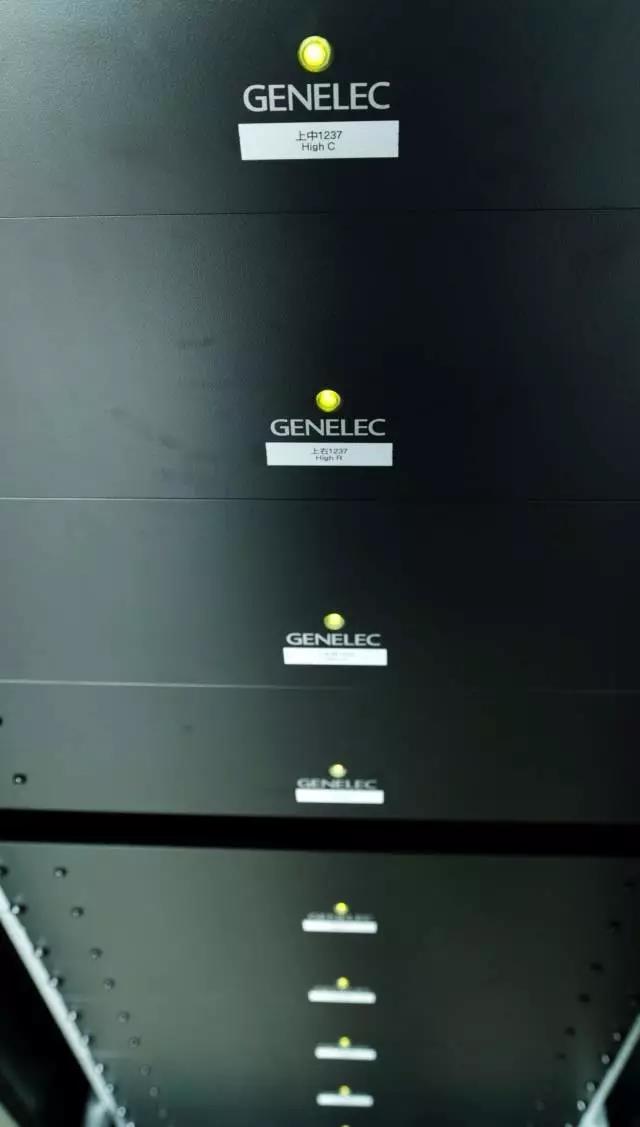

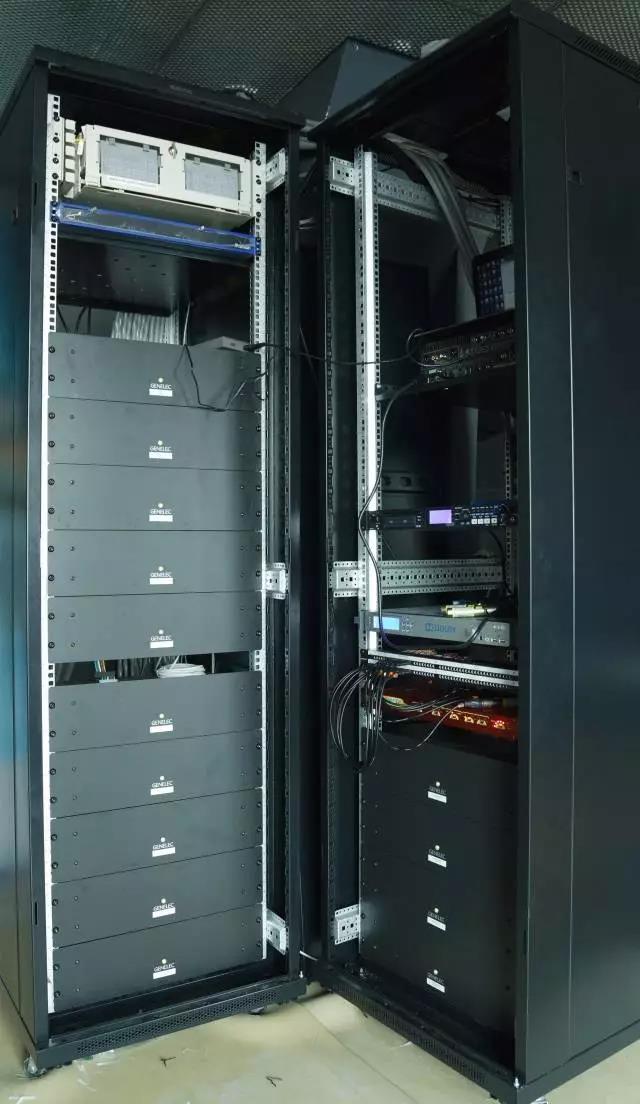

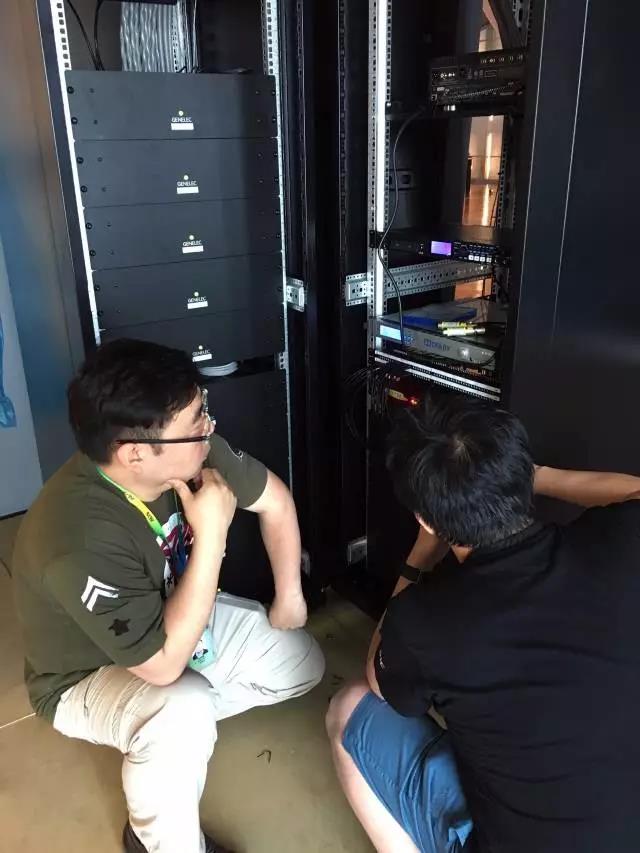

位于实验室一侧的功放机柜



准确细致的标记、整齐有序的的布线,也是系统集成顺利进行的关键。

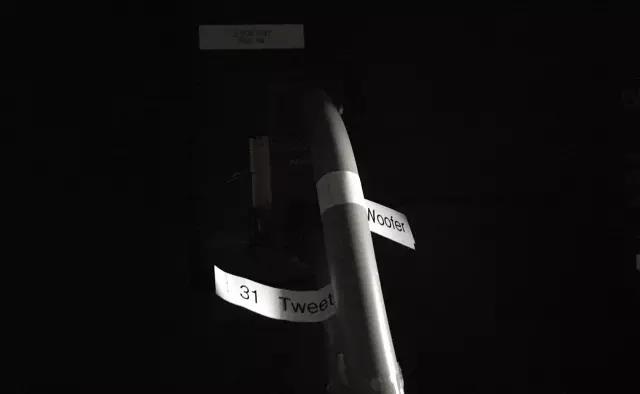

每条线缆的清晰标记




各台功放的清晰标记

系统的校准
在尽可能将各只音箱精确安装,并精确调整角度之后,我们再利用真力 GLM 声学校准套件,对整个三维声系统进行更进一步的自动校准,精益求精。



Genelec 声学测量话筒

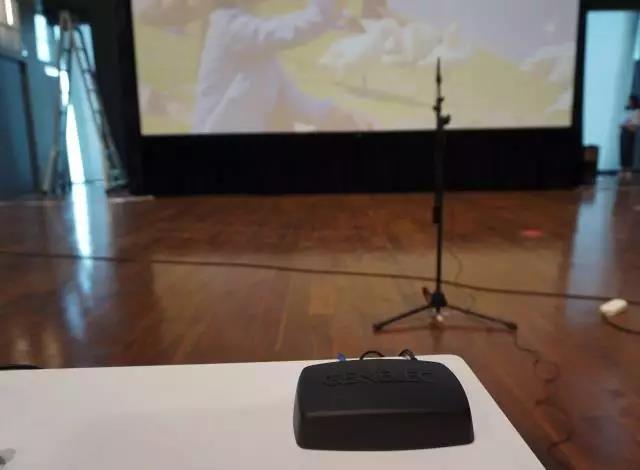

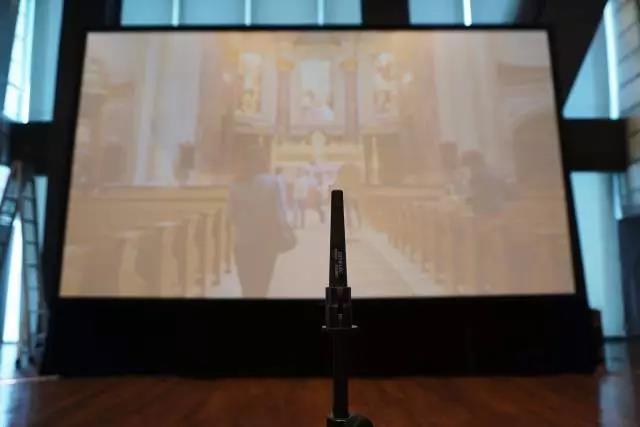

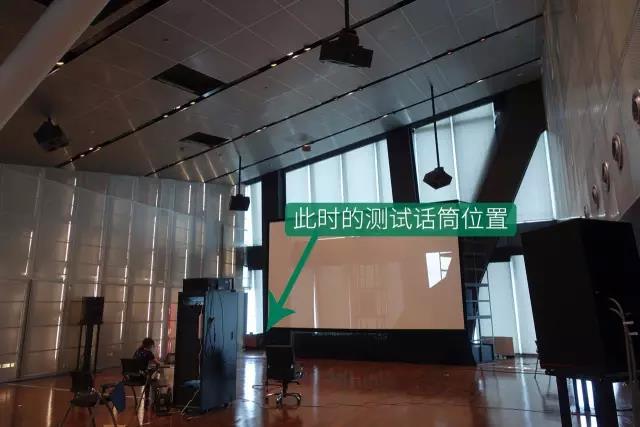

测量校准进行时




GLM 网络适配盒

用网线将各只音箱的功放以最方便的顺序串接起来后,真力GLM软件就自动识别出了目前系统中所有的音箱,并开始进行自动的测量校准。

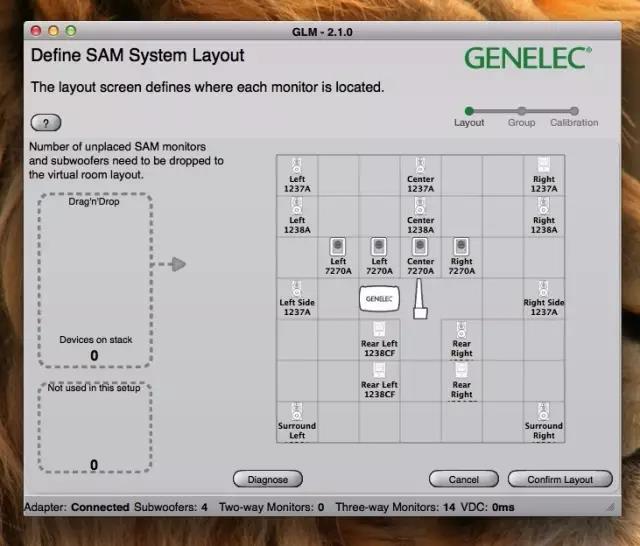

GLM软件界面



GLM的自动校准具体包括:声压级校准,让各只音箱发出的声音到达监听位置声压级相等;延时校准,让各只音箱发出的声音到达监听位置时间相同;针对房间声学环境的频率响应补偿;以及超低音箱和主音箱之间的分频点的相位匹配校准。

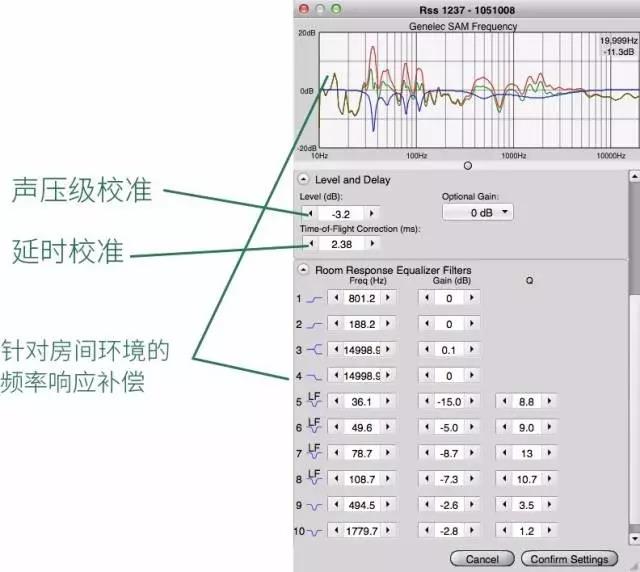

GLM调试结果:其中一只环绕音箱



在这个面积140多平米、挑高极其不规则的大空间中,校准完成后所有音箱数值最大的延时补偿仅为2.38毫秒,可见在测量、计算、音箱安装上我们的功夫没有白下!:)

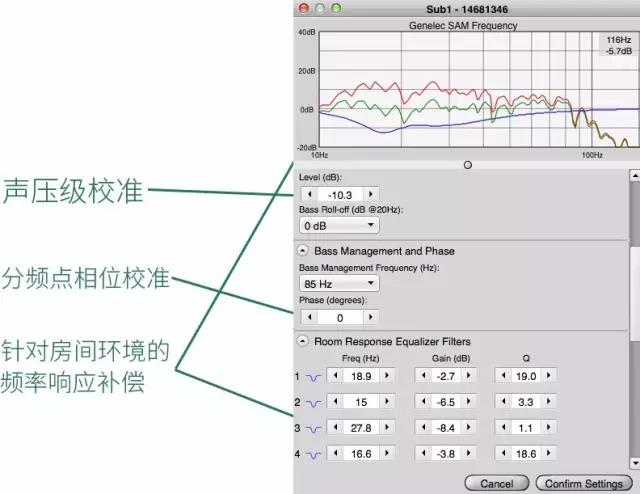

GLM调试结果:其中一只超低音箱



通常,对这样的较大规模系统进行一次人工的调试校准,可能至少需要花费1个小时的时间,需要配合使用声压级计、激光测距仪、RTA实时频谱分析类设备等多种软硬件工具。

而真力SAM系列音箱配合GLM,仅在10分钟内就自动完成了全部工作,大大节省了工作人员的时间和精力。

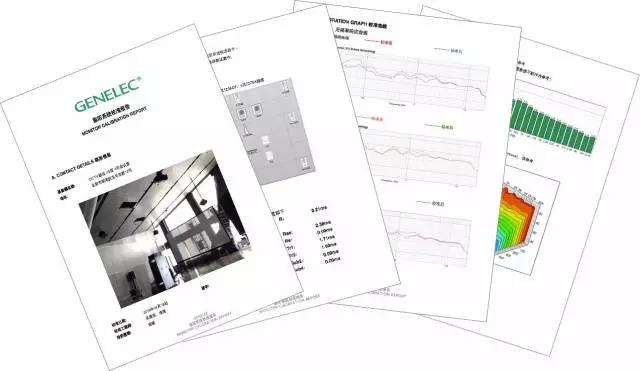

真力监听系统校准报告



杜比全景声的欧洲杯赛事直播


于7月落下帷幕的欧洲杯足球锦标赛在1/4 决赛至决赛的 7 场比赛中,首次采用了4K + Dolby ATMOS(杜比全景声)直播。直播信号仅供内测使用,欧足联并不向各家转播商提供。

因此,我们在这里进行了国内首次、且唯一的杜比全景声直播信号的监听,也算是创造了国内三维声音频的一项历史。:)

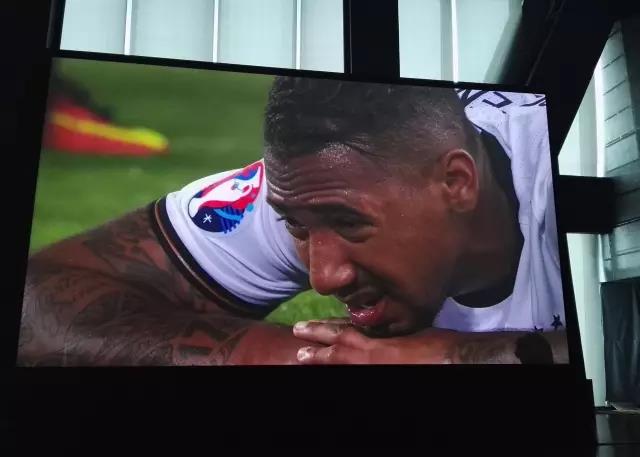

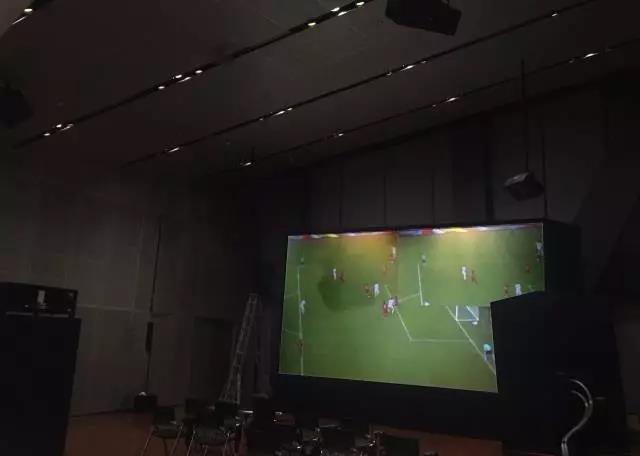

欧洲杯杜比全景声直播信号的监听

在观看、收听的同时,我们也关注和学习着此次欧洲杯赛事国际声的制作理念、制作流程,和对最新技术的应用。

(图片转自"央视音频"张南鹏老师文章)

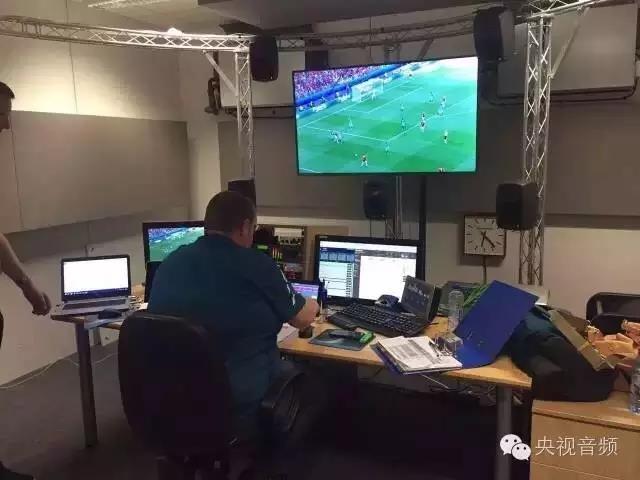

IBC(国际广播中心)中的全景声混音室同样使用真力音箱,我们接收到的国际声就是在此制作的。

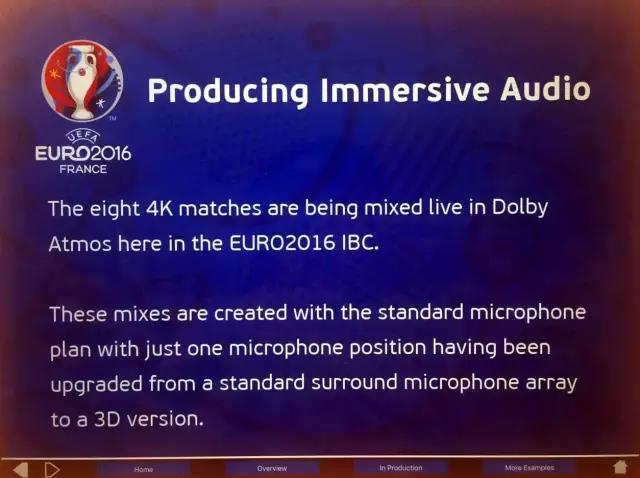

此次杜比全景声信号混音制作的拾音方案,是在标准话筒布局的基础上,仅将一处原本为环绕声拾音制式的话筒,更换成了3D阵列拾音制式话筒。

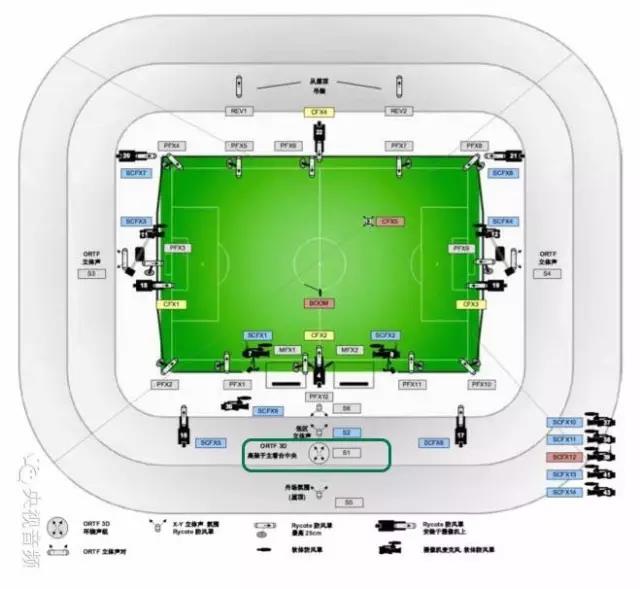

下图中用绿色圈出的,就是此次使用的 ORTF 3D话筒阵列,高架于主看台中央。

话筒布局图
(图片转自"央视音频"张南鹏老师文章)



除综艺类节目之外,体育赛事其实是最适合进行三维声播出的节目形式。它能够把赛场上的起伏进展、观众席的气氛变化,360°地营造在观众的聆听空间中,让人体验到如同亲临比赛现场的激动与刺激。

以此为开端,相信国内音频工作者在三维声领域,即将有更多的新尝试和新经验,我们也会不断将来自行业前沿的最新信息与各位分享。:)

关于三维声的聆听体验、制作经验、有趣见解,也欢迎各位通过留言与我们分享!

最后的小花絮

从央视新址主楼俯瞰

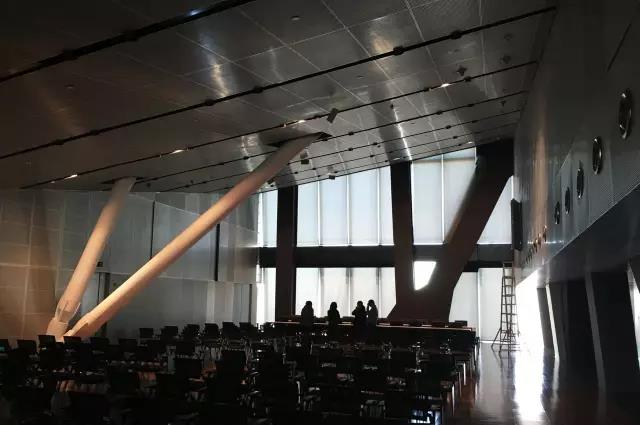

49层(顶层)不规则的建筑结构




休息日依然辛苦工作的各位
