浙江广电“倚天剑”三维声音频车:不止于大,不止于美 关闭 返回上一级

浙江广电“倚天剑”三维声音频车:不止于大,不止于美
+ 查看更多

2020-01-17
本文部分资料来源于:
  ·  零距离 微信公众号
  ·  LocationSound 微信公众号
  ·  Pro AVL Asia 网站
  ·  Projectbuilders 公司 Facebook 账号
  ·  索尼中国专业 微信公众号
随着近年来沉浸式三维声技术的成熟和在广播电视领域的普及,国内外各大电视台和新媒体内容制作机构纷纷打造了能够满足三维声节目制作的“先进武器”。
去年我们曾向大家介绍了浙江广电集团 32 讯道 4K/IP 高清转播车。而这辆被誉为转播业界“屠龙刀”的视频转播车还有一位灵魂伴侣,它就是我们今天要介绍的同样隶属于浙江广电集团的全 IP 化三维声音频转播车。
浙江广电集团三维声音频转播车

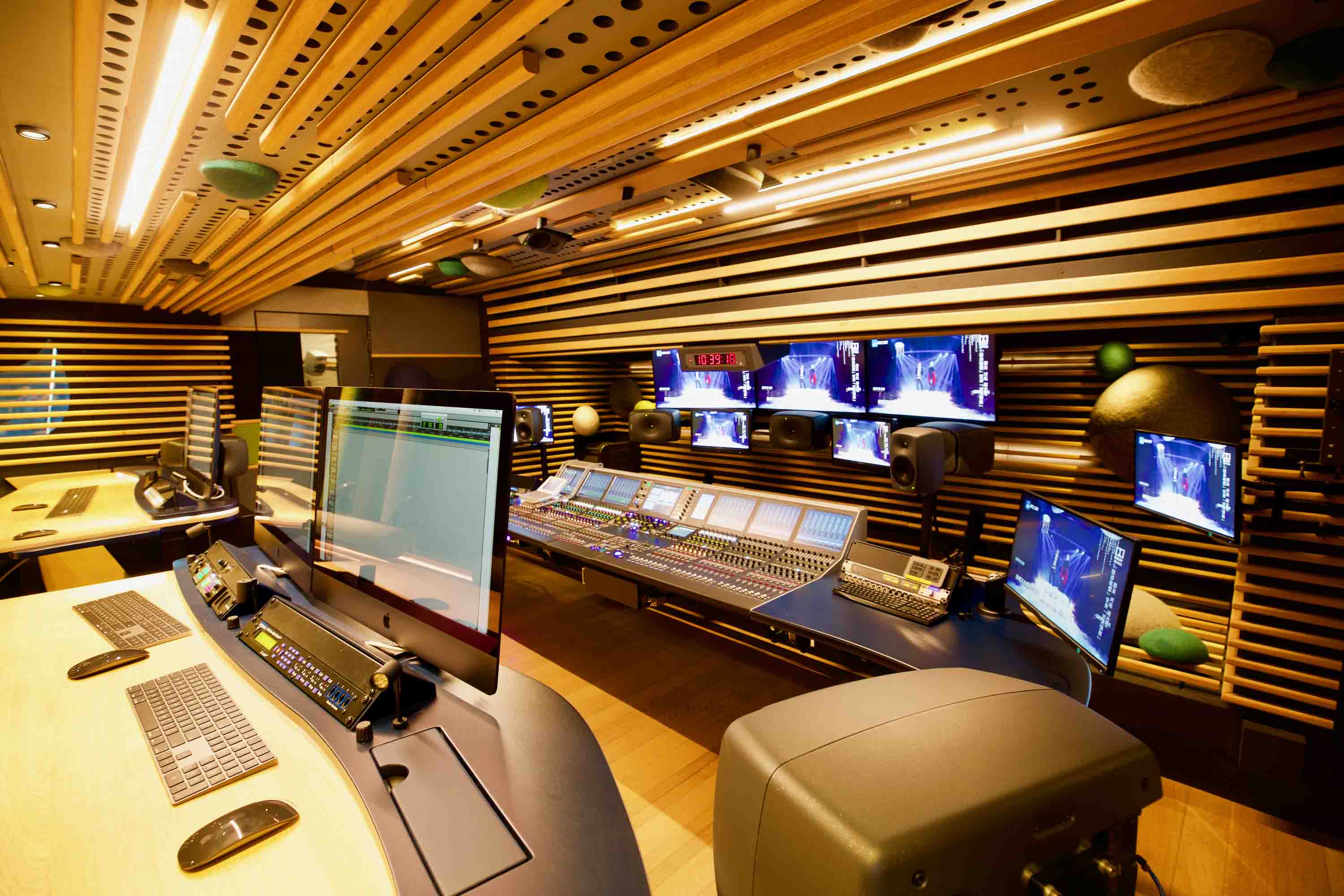

音频车内的主制作区
这辆被誉为“倚天剑”的音频转播车由 SONY 中国负责总包,北京安达斯提供设备集成,车体建造与内部设计由荷兰 Carrosserie Akkermans 和比利时 Projectbuilders 完成。
“倚天剑”与“屠龙刀”在外观设计上风格统一,但内部空间的规划却迥然不同。后者作为视频转播车,只有一个面积不足 10 平米的音频区,而前者则凭借 3 个独立的音频工作区,近 50 平米的总面积,一跃成为目前全球范围内规模最大的音频转播车。


(来源:零距离 微信公众号)



为了满足各类电视节目,尤其是《中国好声音》、《浙江卫视跨年演唱会》、《梦想的声音》等大型音乐类综节目的录制需求,浙江广电集团对这辆三维声音频车的设计提出了极高的要求——



不但需要满足终混、语言及流程制作、QC(质量监控)等功能,兼顾总导演、OS、音效、技术总监等工位,更需要具备能够同时满足立体声、环绕声和沉浸式三维声的良好监听环境。车内环境必须达到严苛的声学标准;整套音视频系统的设计还需要充分考虑最新的 IP 标准以及未来的发展趋势。



要想满足这些高标准严要求,光有空间可远远不够。







01   不止于大



这辆三维声音频车的车体采用全双侧拉结构,长度 13.6 米,左右侧拉展开后总宽度 5.7 米,整车高 4 米,车内净高 2.4 米。



车内共设 A、B 两个制作区和一个多功能区,整车装备了总共 23 只 GENELEC 真力监听音箱。

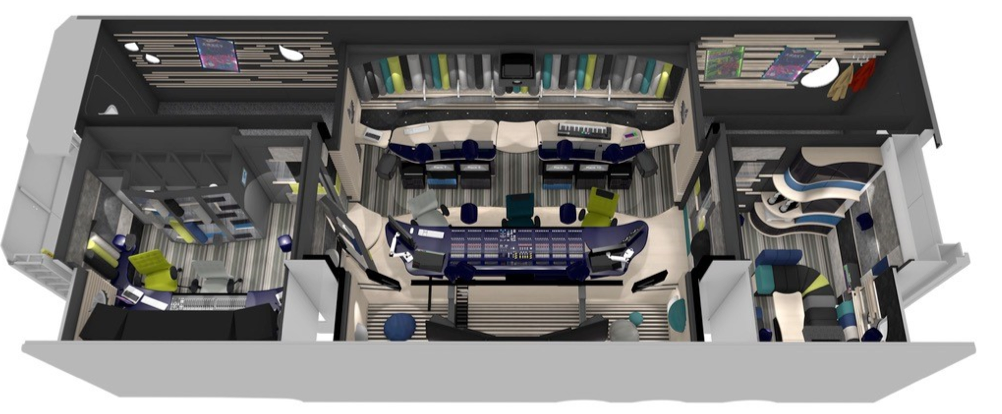

车内空间布局

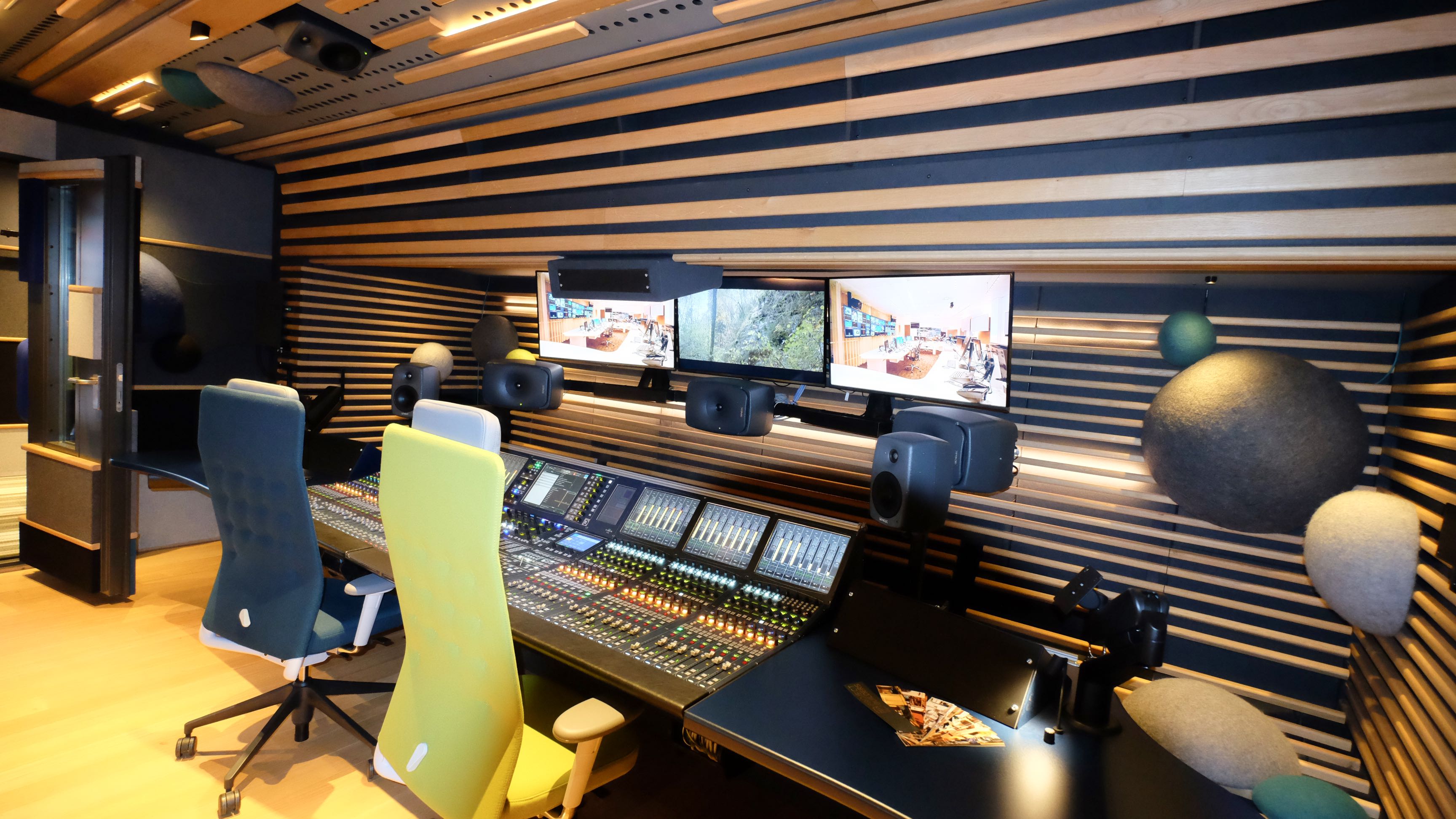

   制作区 A



三个工作区中,制作区 A 的面积最大,展开后可达 23 平米,设有总导演、OS、音效、技术总监等工位,配备 56 推子 IP 调音台、3 块 43 寸监视屏、一块 100 寸 4K 投影。监听环境为 5.1.4 Dolby ATMOS 制式,监听半径为 2.2 米,顶部音箱高度 2.4 米。





5.1.4 监听系统


前方及环绕:5 x Genelec 8351 三分频同轴 SAM 智能音箱

顶部:4 x Genelec 8330 二分频 SAM 智能音箱

超低:1 x Genelec 7370 SAM 智能超低音箱

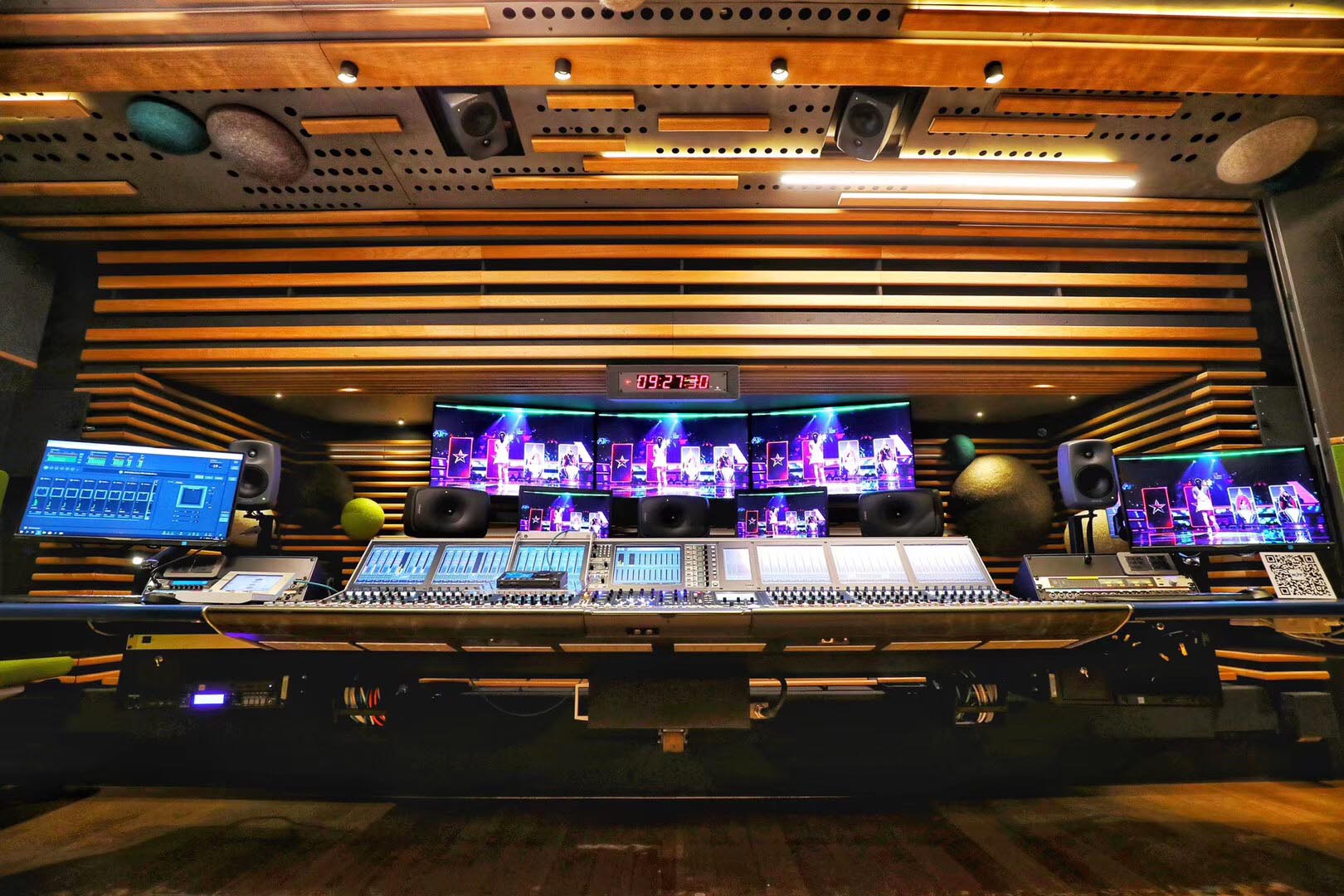

制作区 A

GENELEC 5.1.4 监听系统

GENELEC 立体声监听系统



后环绕音箱上的温馨提示标签



安稳就位的超低音箱  GENELEC 7370



其中两只顶部音箱  GENELEC 8330



 制作区 B



略小一些的制作区 B 展开面积约 8 平米。监听环境为 5.1.2 Dolby ATMOS 制式,监听半径 1.3 米,顶部音箱高 2 米。

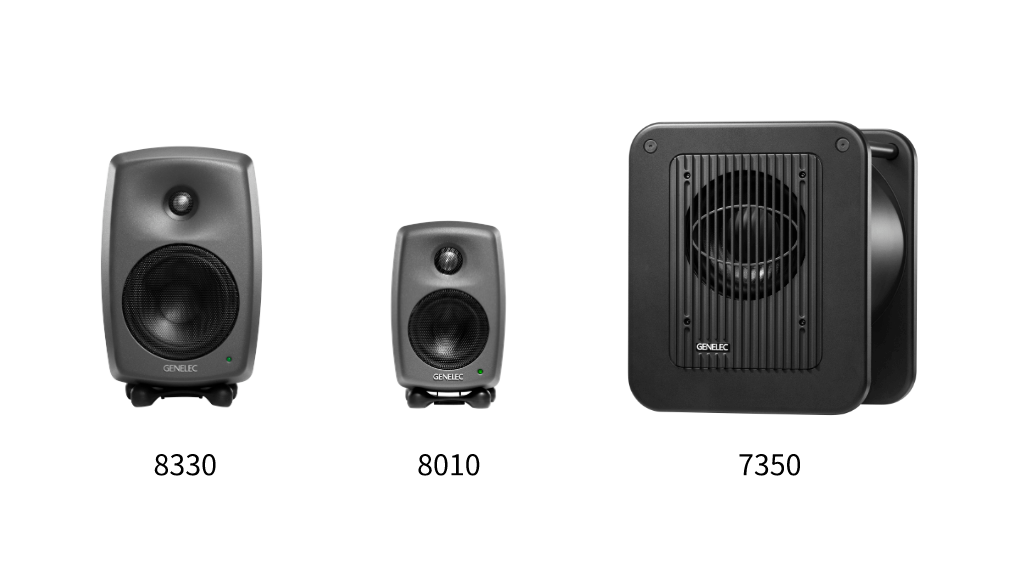

5.1.2 监听系统






前方及环绕:5 x Genelec 8330 二分频 SAM 智能音箱

顶部:2 x Genelec 8010 二分频音箱

超低:1 x Genelec 7350 SAM 智能超低音箱





制作区 B

GENELEC 5.1.2 监听系统

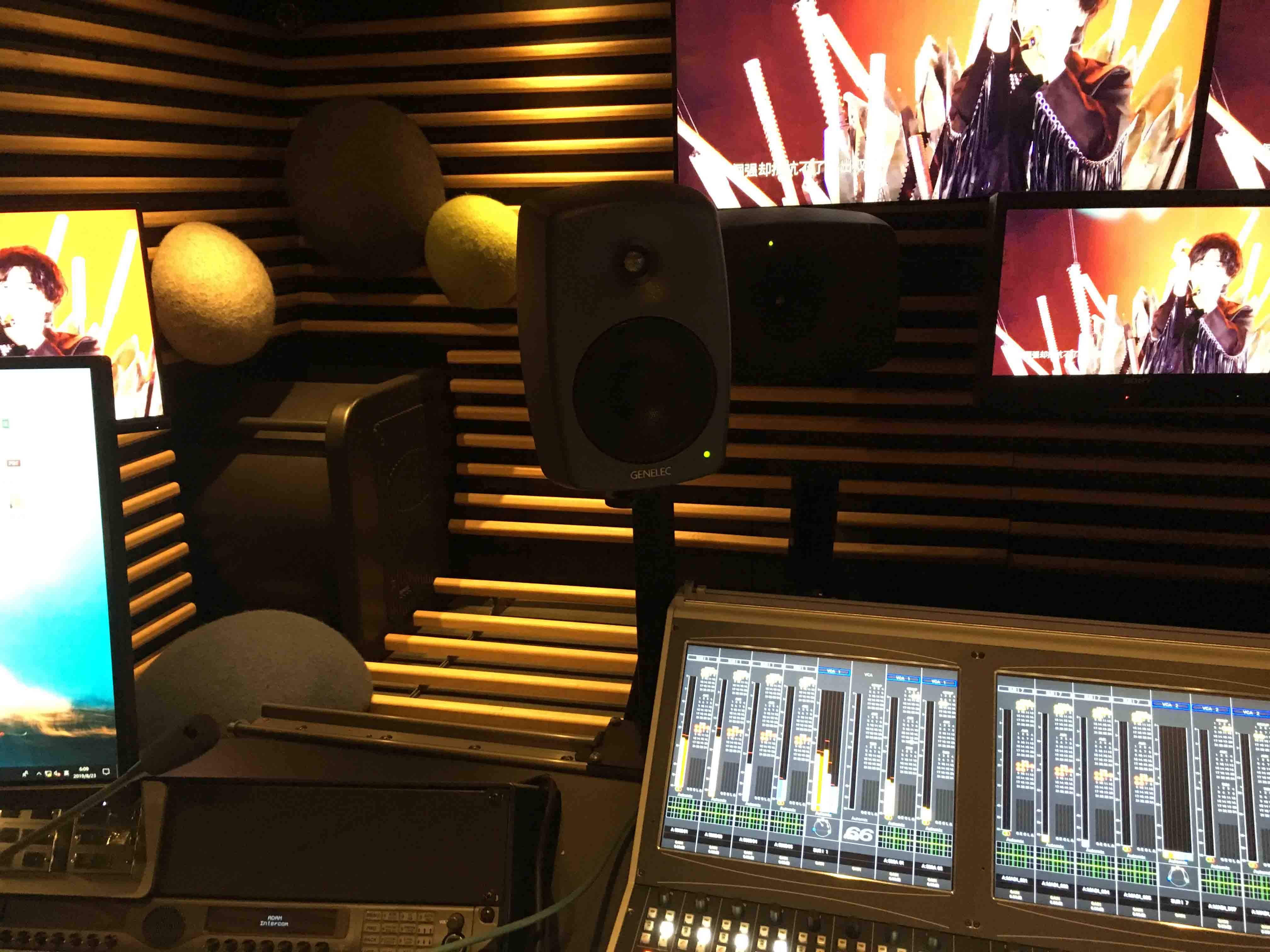

后环绕音箱  GENELEC 8330

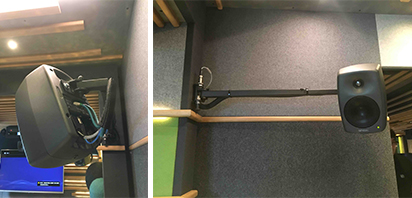

利落的走线;可旋转的安装杆,用于收车



其中一只顶部音箱  GENELEC 8010

 多功能区



除了两个制作区,车内还设有一个面积约 9 平米的多功能区,可用于QC(节目质量监测)、评论席制作、内通混音、会议讨论等。多功能区为 5.0 监听环境,监听半径1.4米,选用 5 只 Genelec 8330 二分频 SAM 智能音箱。

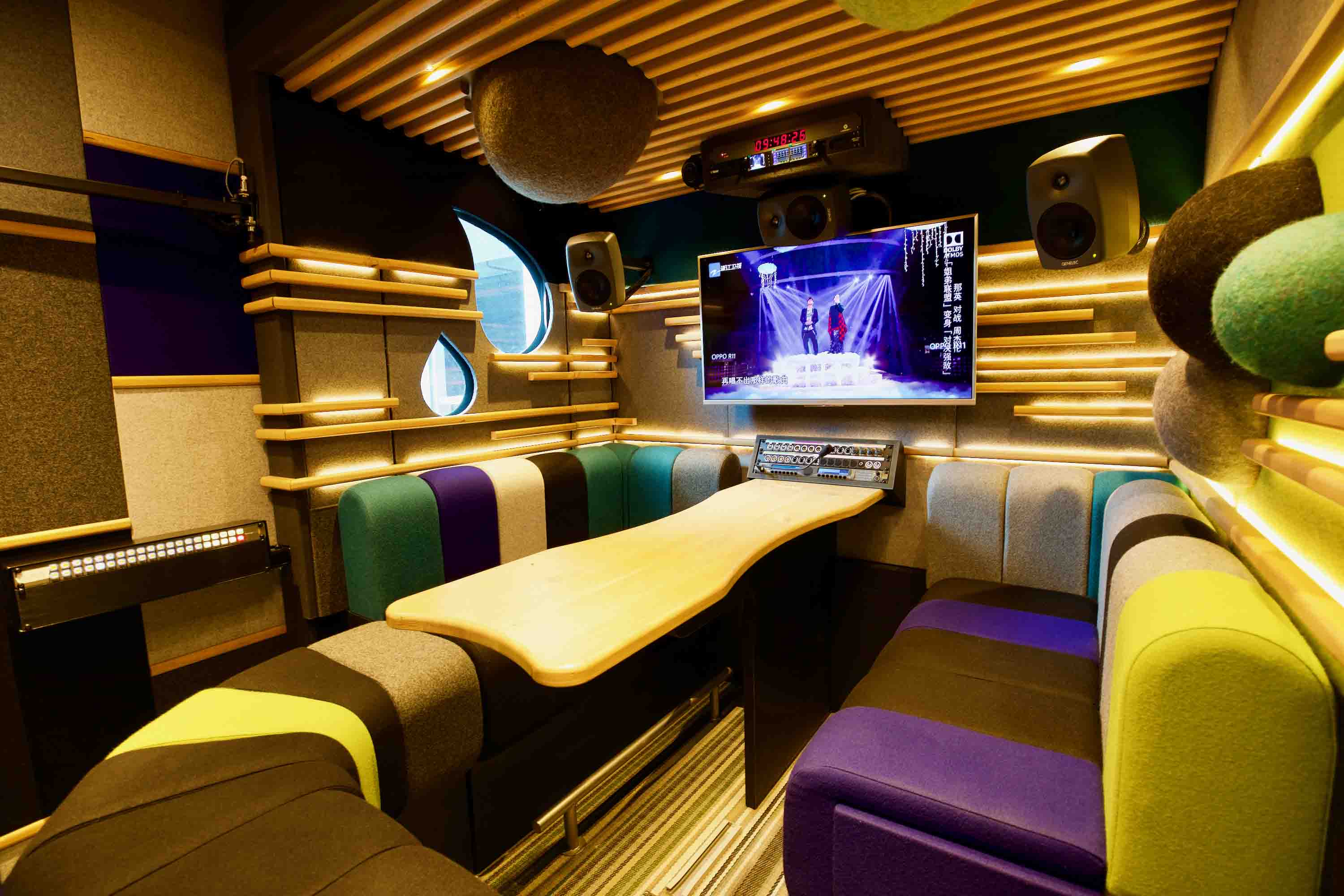

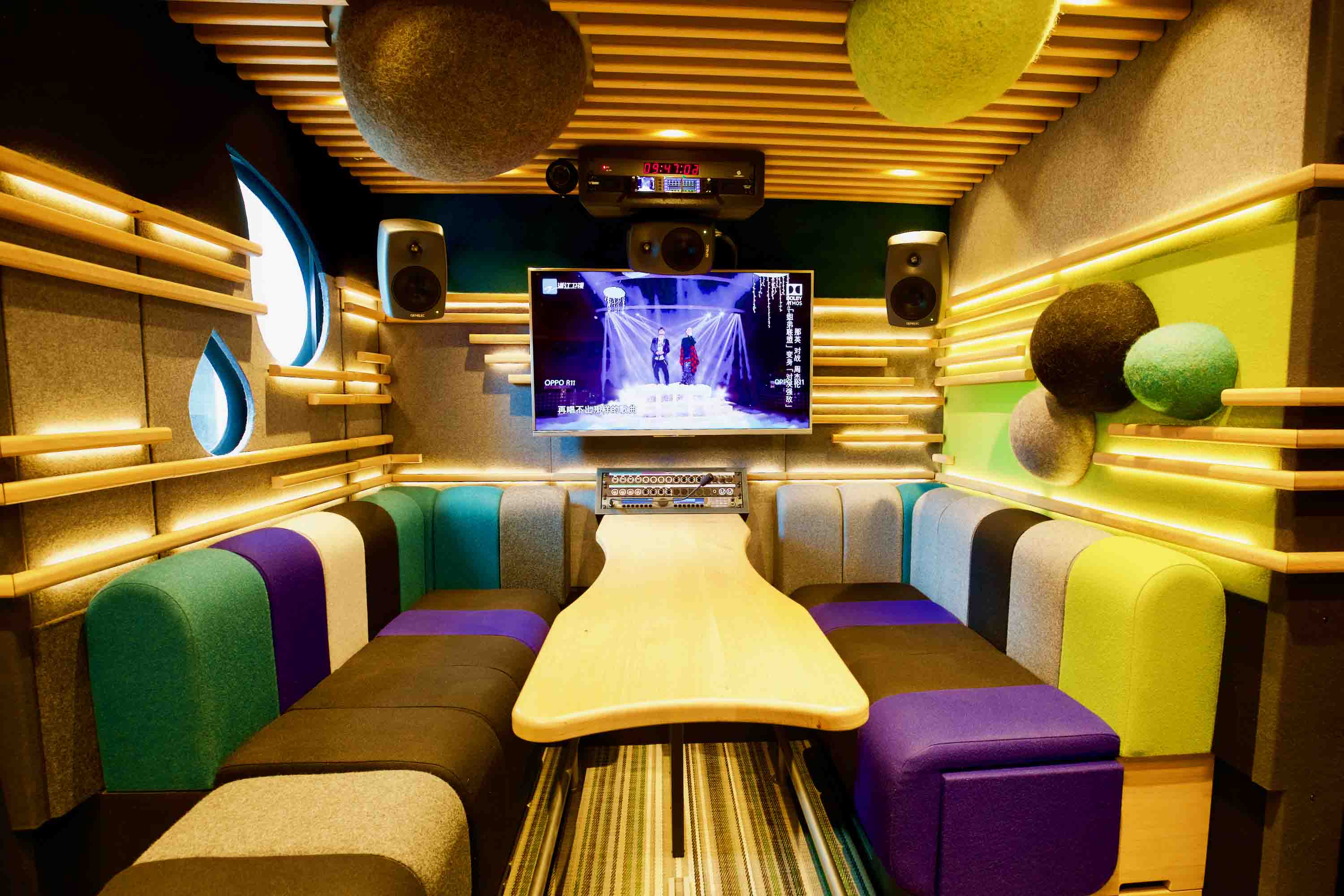

多功能区

GENELEC 5.0 监听系统



使用真力 GLM 旋钮调节监听音量

02   不止于美



凡是上车参观的人都为这辆音频车美观的室内装潢设计而惊叹。而在美观的视觉效果背后,更有在声学设计上的用心和巧思。



在隔声方面,这辆车的主区箱体采用了房中房(box in box)结构,侧拉箱采用了双层顶外框 + 内嵌套结构,结合液压加强箱体封闭,并在车体内部大量选用了欧洲最新隔音材料。在出厂前的第三方测试中,整车的隔声量达到了 54dB 的超高指标。



值得一提的是,车的前后出入口附近分别割出了两个小空间,既能够作为 “门厅” 使用,同时又起到了声闸的作用,使得制作区的隔声效果大大提升。车内的工作人员感叹到:“里面声音放得很响的时候,外面这个门一关,完全是另一个世界,隔声效果相当好。”



车内展示的声学测试数据

所有制作区均达到并超越标准

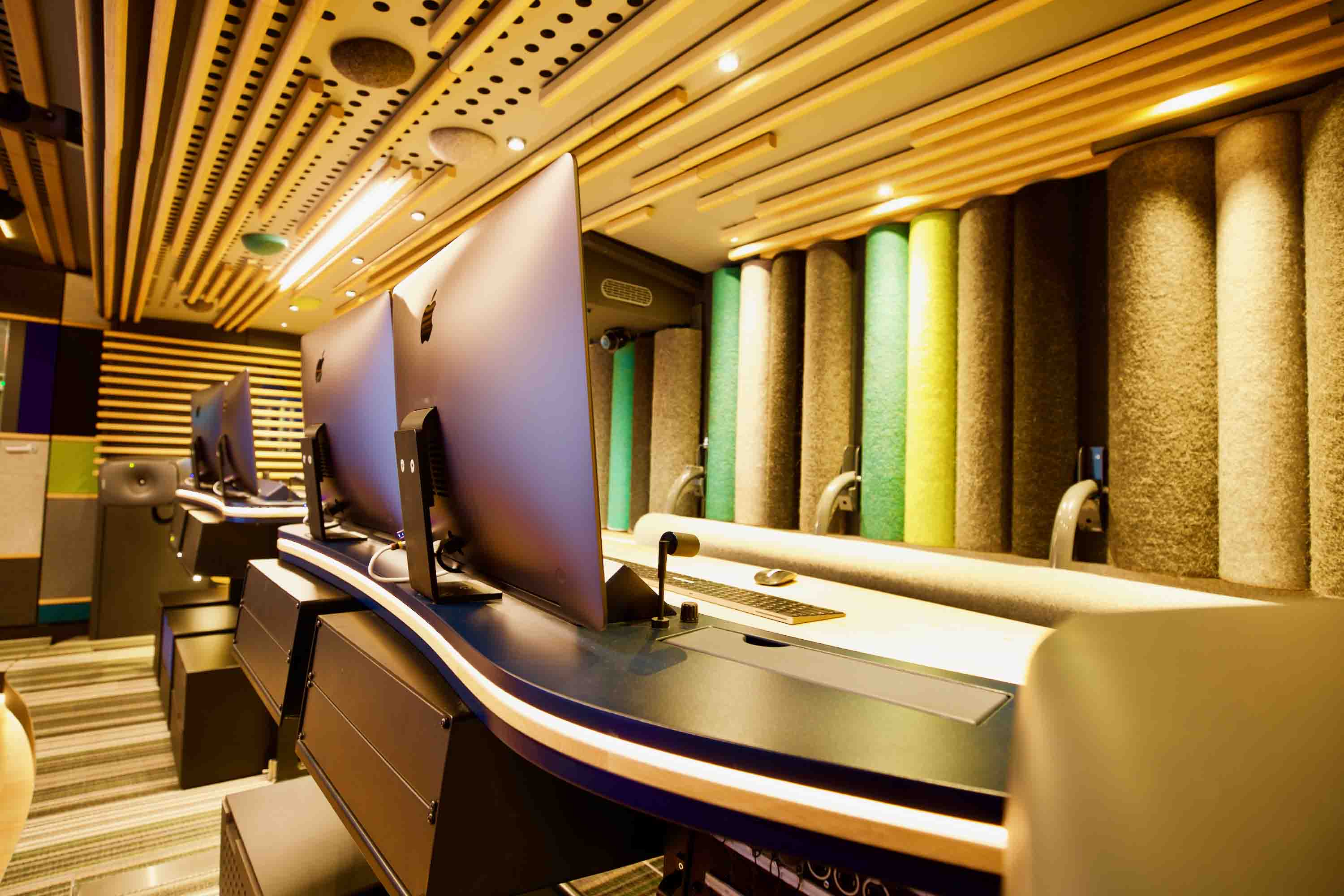

在内部声学处理方面,车的内部空间部分采取了曲面结构,尽量避免平行墙面带来的有害房间模式,同时缓解早期反射的有害影响;使用吸音毯料包裹曲面反射体,同时设计成柱状、球状等大小不一的各种造型贴附于墙面与天花板上,使得扩散与高频吸收相结合;此外,空间内还装置了大量形状不一的悬浮板块,形成腔体,使得小空间内低频浑浊、发闷的普遍难题得到显著改善。在第三方测试中,整车混响时间达到了低频段(100Hz-1KHz)0.26 秒、高频段(1KHz-10KHz)0.20 秒的出色结果。



主制作区后墙的声学材料

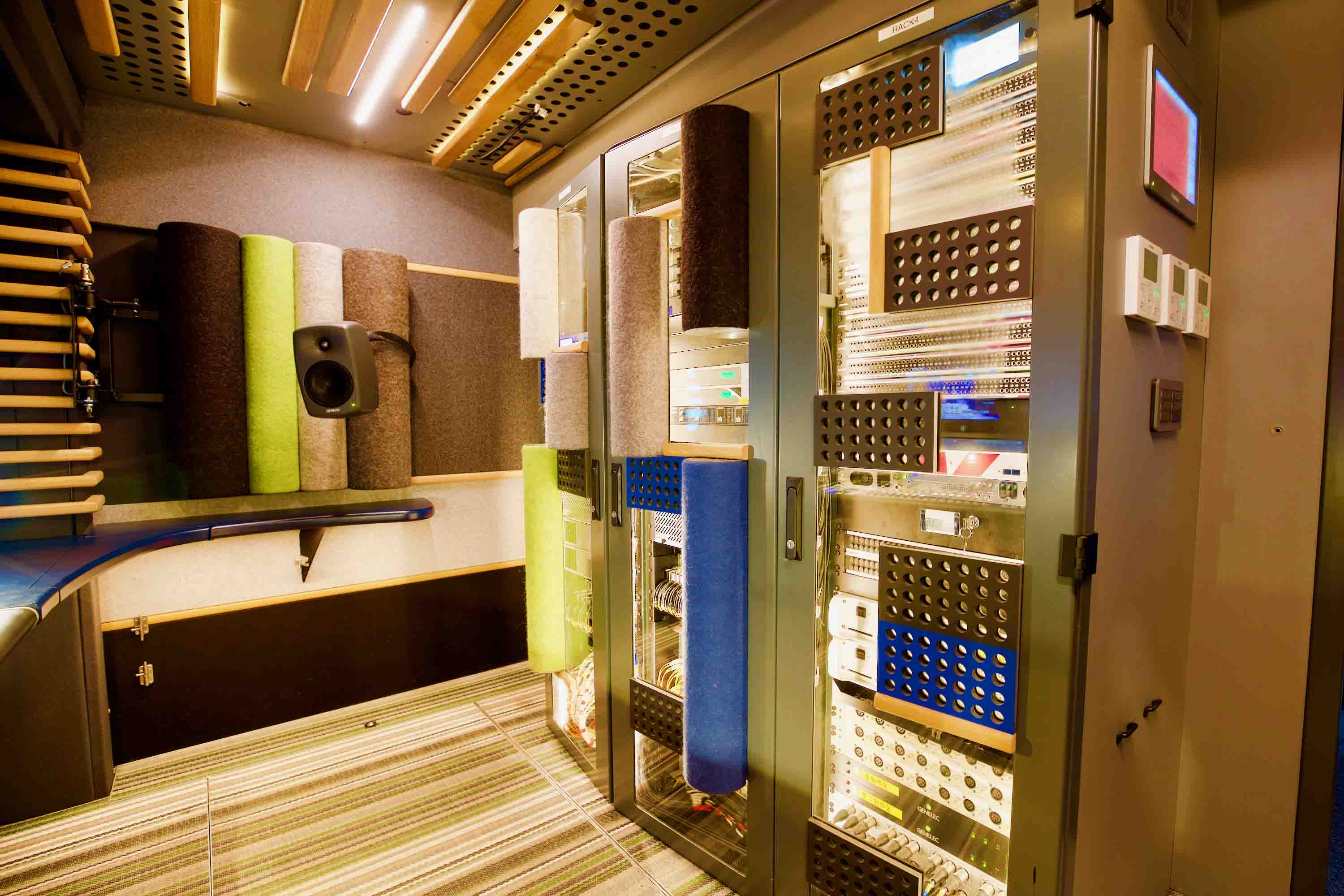

机柜门也被合理利用,加装声学材料

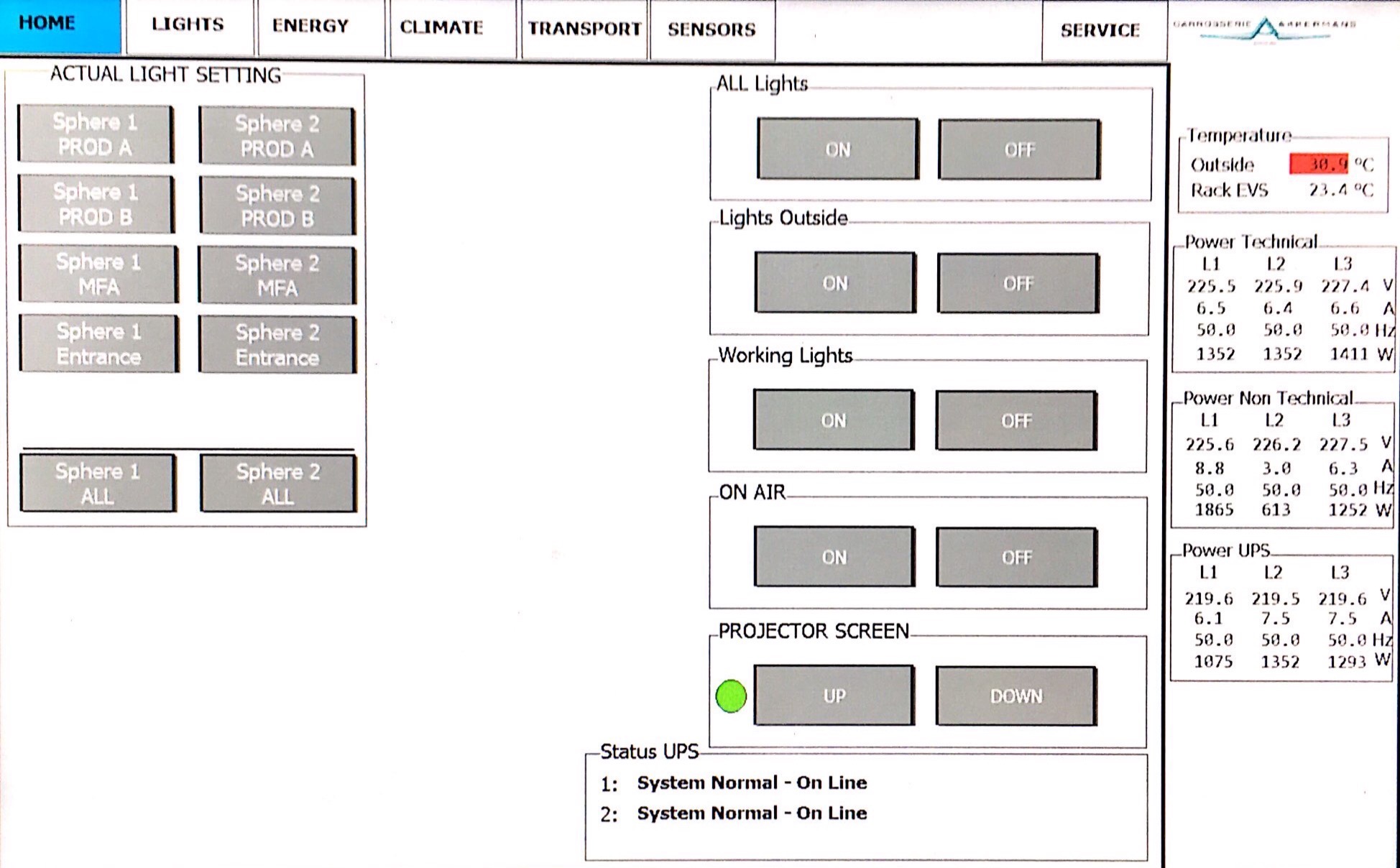

整车智能控制系统的遥控面板

(点击看大图,超多细节)

03   让科技服务于创作





从去年底到今年初,“倚天剑” 先后圆满完成了《中国好声音》总决赛、《 2019 天猫双十一狂欢夜》、《感恩有你2020浙江卫视跨年晚会》等直播任务。主导并全程参与了 “倚天剑” 打造过程的音频部主任吴晓东老师对音频车的顺利投入使用感到非常欣慰,并对《好声音》总决赛的制作记忆犹新:“到今年已经是第8年了。以往我们的直播系统都是采用 EFP 设备临时搭建而成。今年我们终于拥有了自己的 ‘大本营’。音频车上的制作区不但拥有更强大的功能,更拥有了非常精准的监听环境,这大大改善了录音师的工作条件,从而提高了我们的制作水准。”

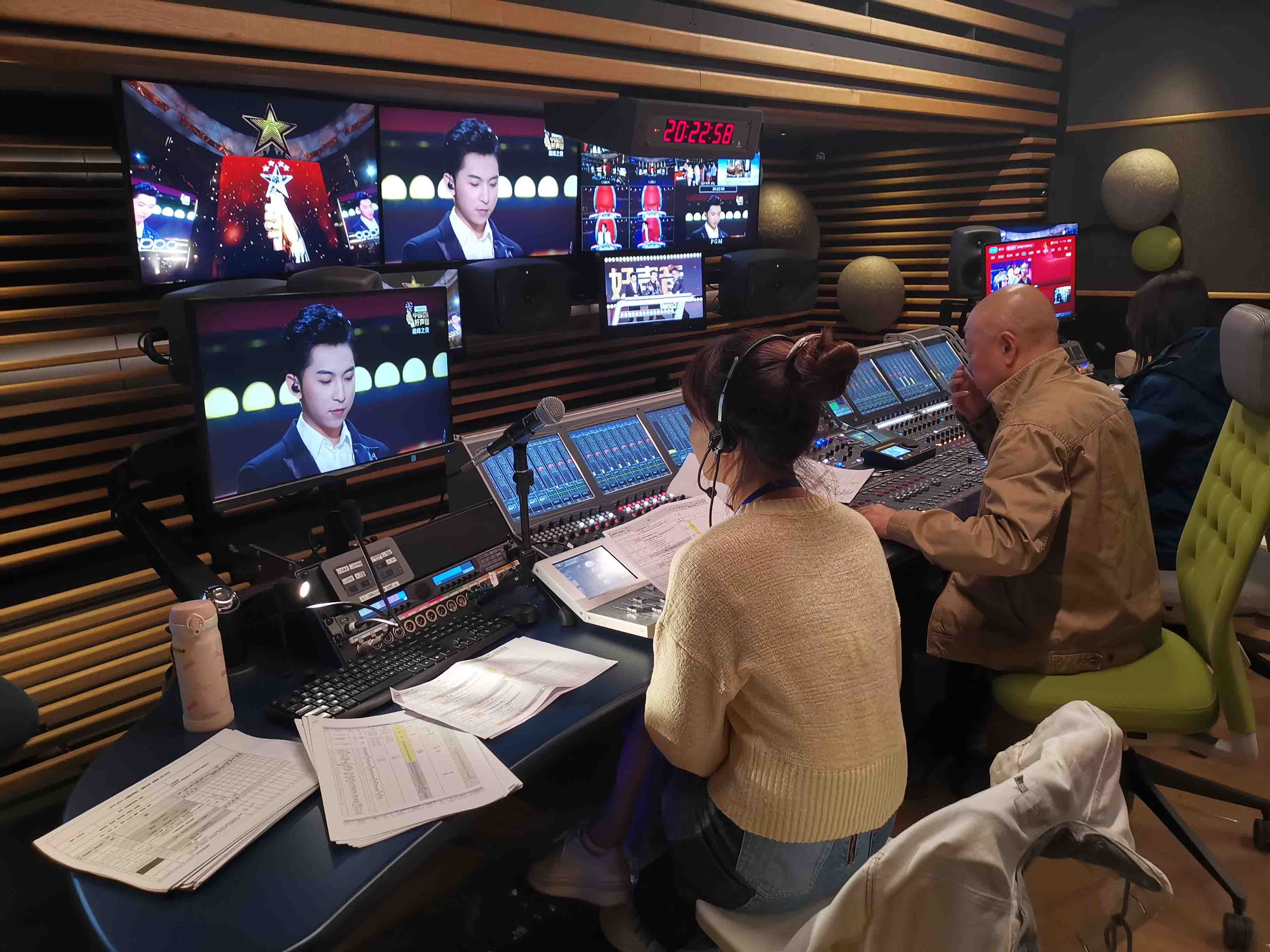

直播工作照



在《中国好声音》鸟巢直播中,制作区 A 承担了环绕声混音的主要工作,制作区 B 承担备份任务。而在更为复杂的节目制作任务中,制作区 B 这套独立的声音制作系统还可以做为对白混音或音乐混音使用,甚至可以同时进行另外一档不同节目的混音。



负责制作区 B 的混音师刘家继喜悦地说:“往年的直播由于工作条件限制,备台混音师只能用耳机来监听,而且还难免会受到主制作区的串音干扰。今年我们终于有了独立的制作区,关上门就完全隔绝了 A 区的声音,监听也从原来的耳机一跃变成了 5.1.2 的音箱系统,真实感和包围感都有了质的提升,而且每一个微小的参数调整都能明显的体现在监听上。”

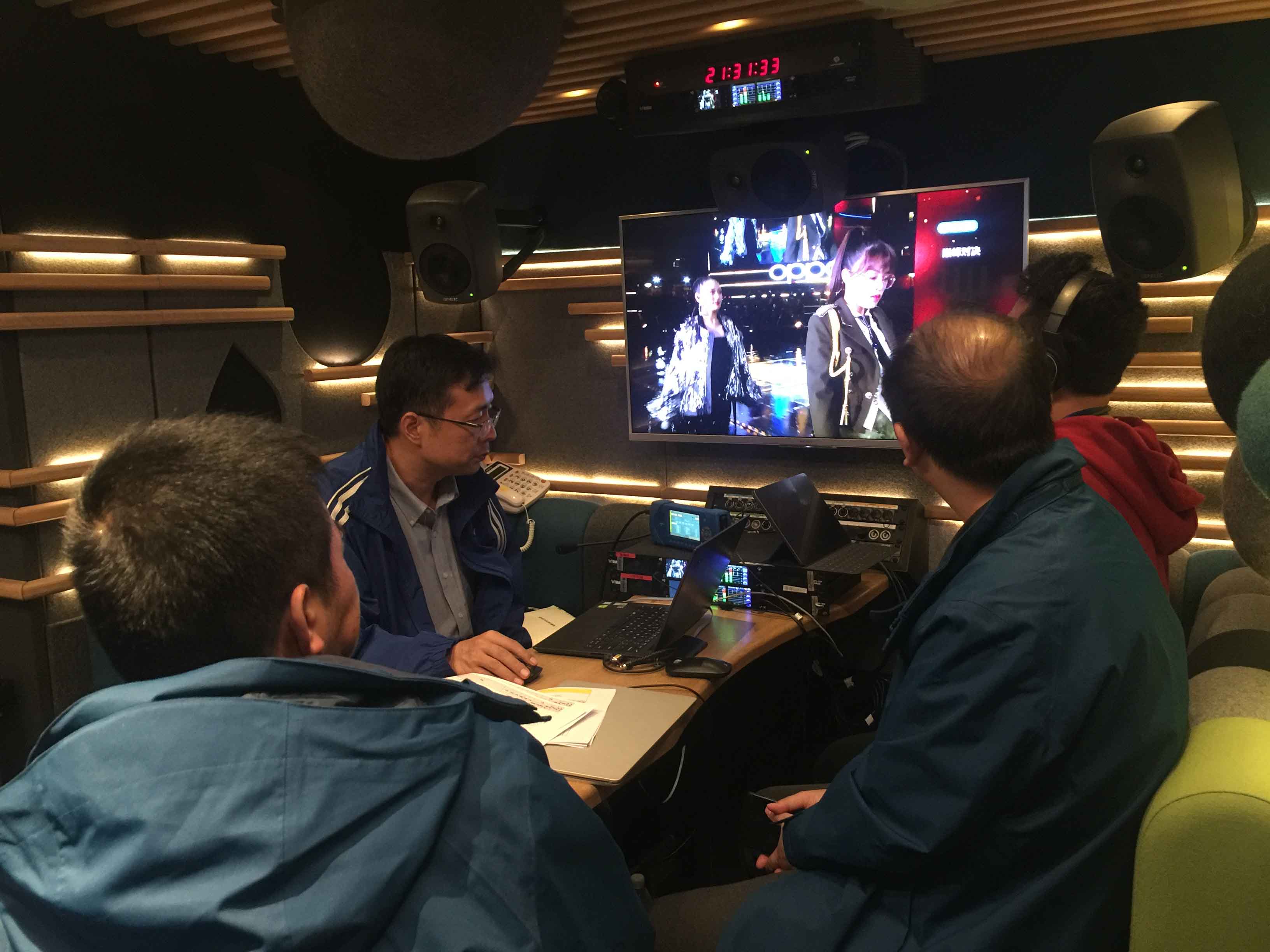

多功能区此次作为节目审听使用,不仅能够监听到转播车、卫星上传等多个环节的信号状况,还能通过车内安装的卫星接收机实时监看国内各个卫星电视和网络平台的播出信号。



GENELEC 监听系统测量校准数据(部分)



在音频车正式投入使用前,真力技术工程师对车内的 3 套监听系统进行了细致的测试校准,最大程度地确保监听环境的精准性。音频部主任吴晓东老师对真力监听系统的呈现效果表示极大的肯定:“在空间宝贵、功能繁多的转播车内,能够达到这样出色的声音效果实属不易。尤其是真力SAM 系列音箱自带的校准功能,对顶部音箱监听半径不一致的情况进行了补偿,也让整个监听系统的频率响应更趋于完美。音频技术不断进步,我们的创作手段、创作工具也越来越丰富和强大。我相信 ‘倚天剑’ 会陪伴着我们制作出更多、更精彩的节目!”





关注真力公众号

在对话框中输入“沉浸式”并发送

获得更多精彩案例及技术资料
