由中国广电行业专业设备与集成方案提供商SONY系统集成部为浙江广播电视集团打造的基于4K/IP制作链路的32讯道4K/IP高清转播车正式亮相,PAA带您走进这辆功能强大的转播车内感受时代的魅力!
这台转播车车体由荷兰Akkermans车厂制造,内饰由比利时Project Builders设计,主要视频设备由索尼中国和浙江广电集团签署,音频部分由安达斯集团直接签订,所有集成也由安达斯独立完成。
浙江广电集团32讯道4K/IP高清转播车
转播车主要由视频区、音频区和机房组成,车体内饰设计以蜂窝元素作为主题,充满浓郁的艺术气息,通过3D立体空间避让以及三折地板技术实现内部空间的最大化。
“由于采用了双侧拉结构,一边拉出2米,另一边拉出1.5米,展开为6米左右,也是目前国内最大的双侧拉转播车。”安达斯项目总监胡健杰介绍道。
4 排设计、40 多个工位的视频区

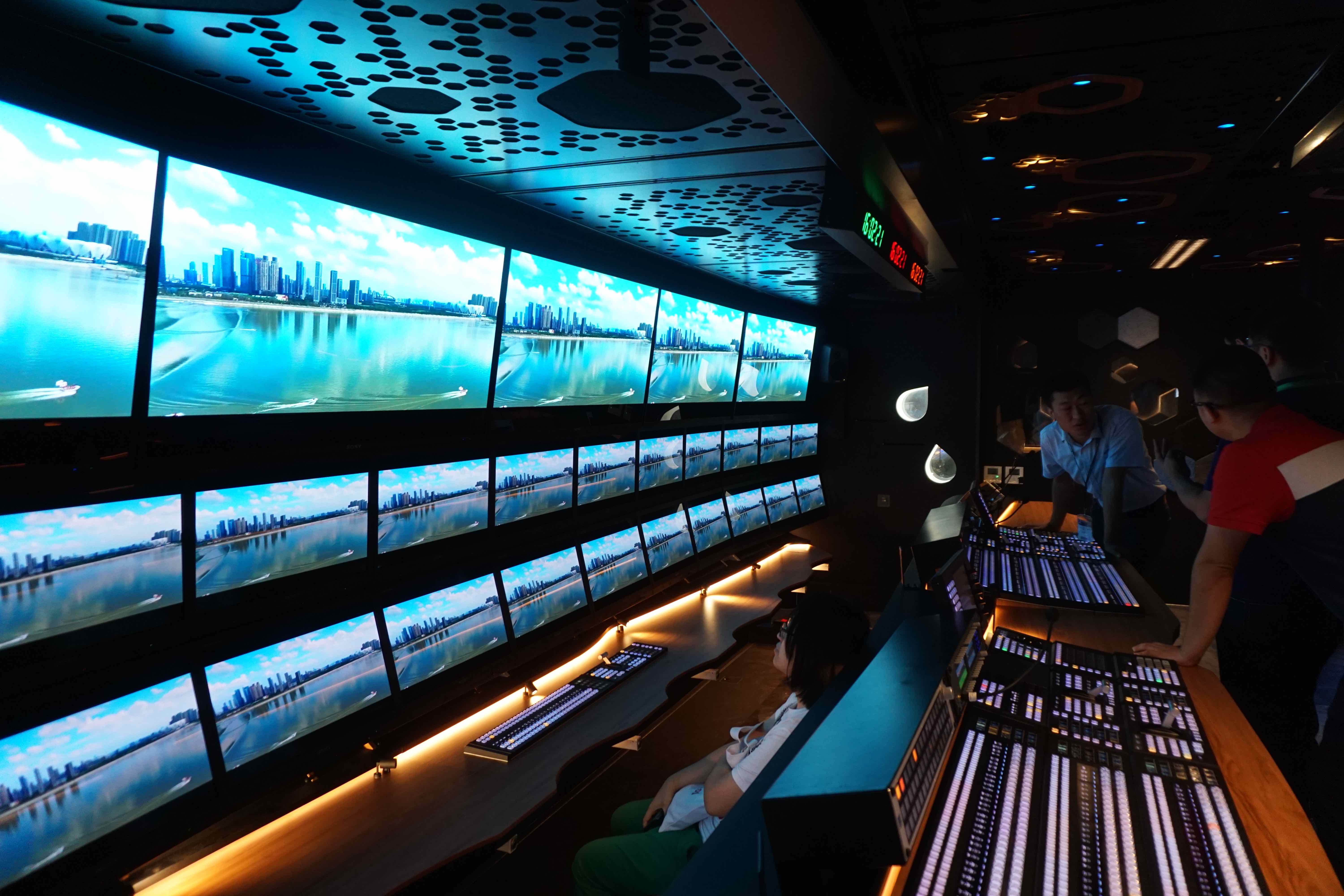

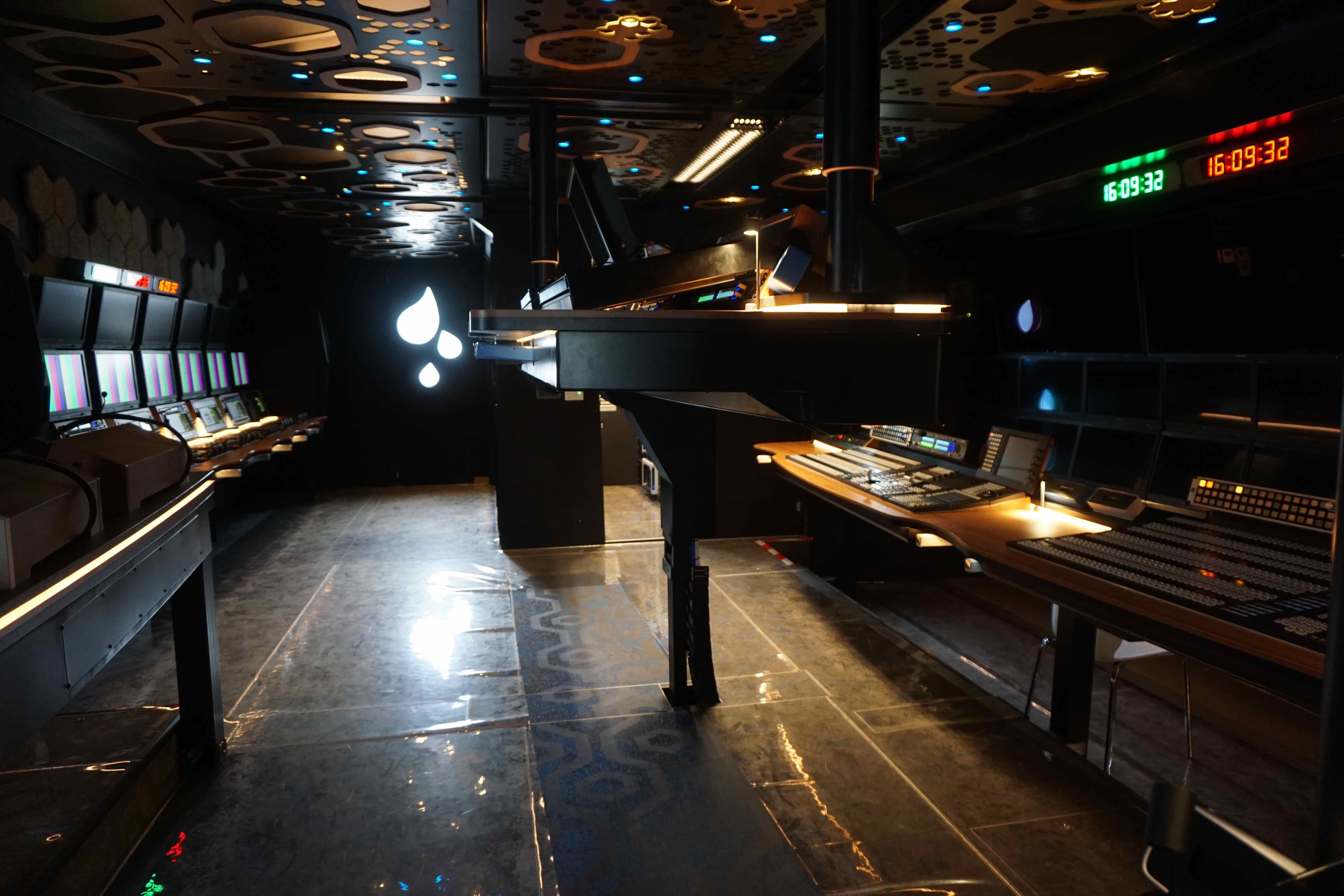

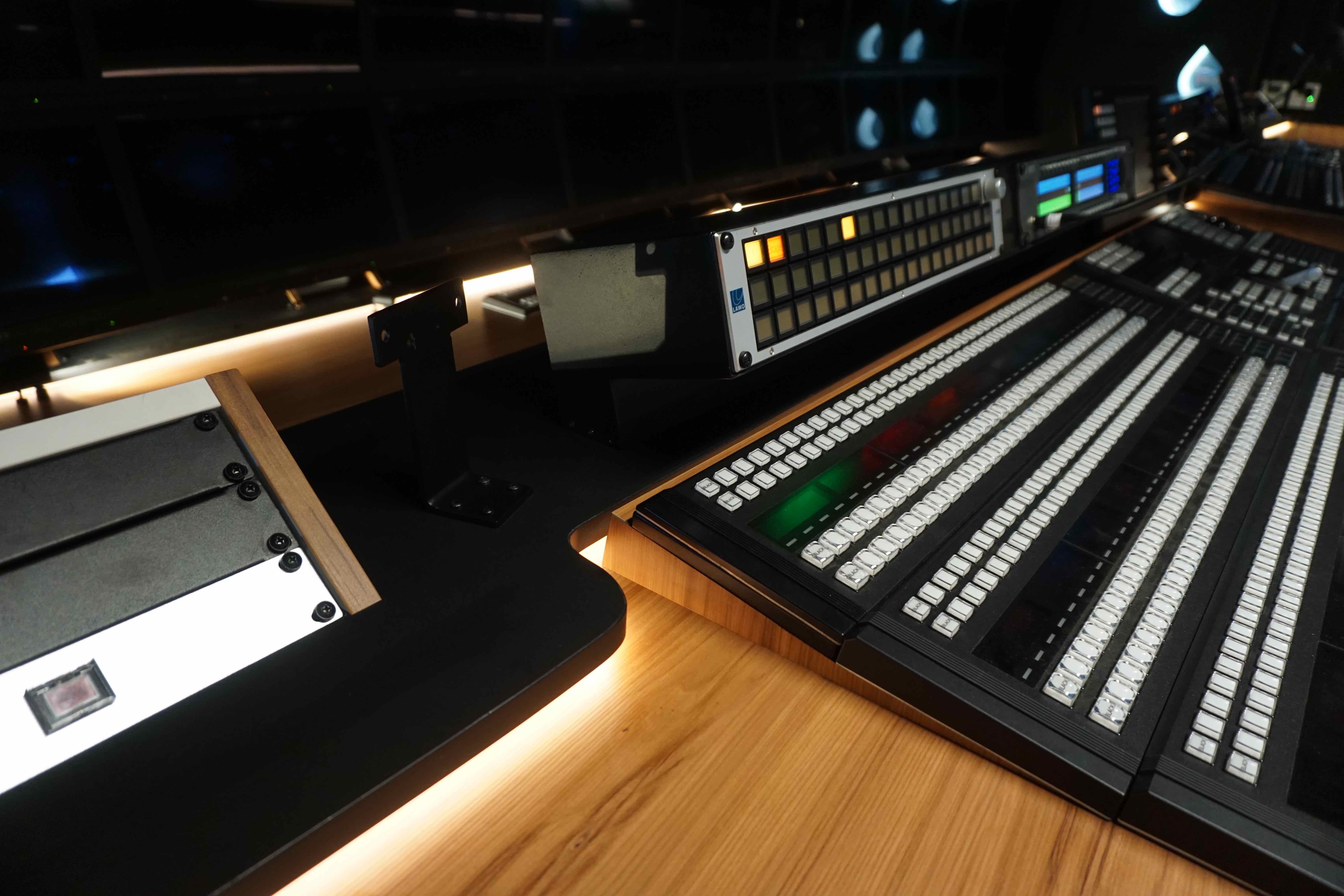

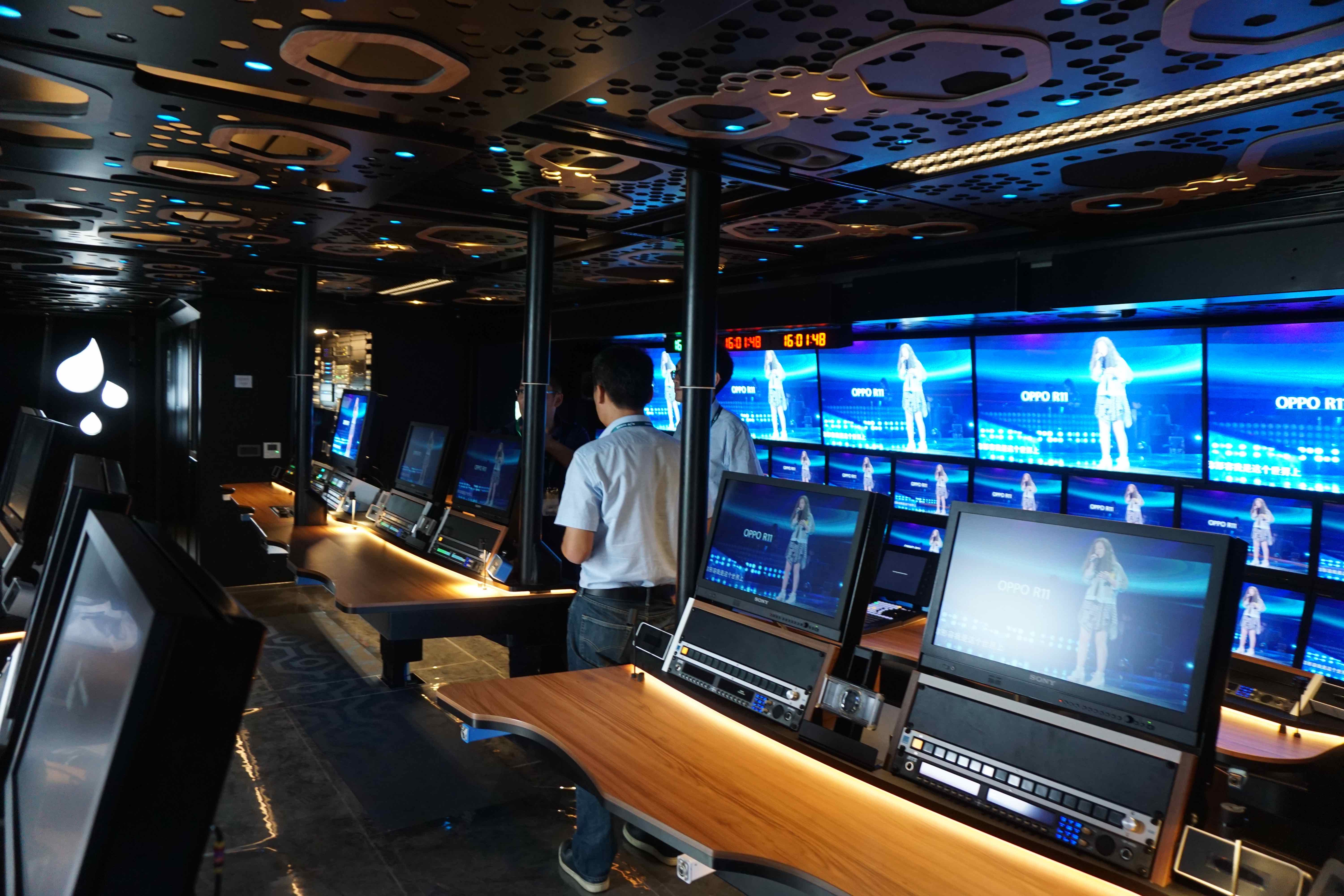

车内视频区长达7米的监视器墙提供了丰富的观察视角。全车设计为四排多达40余个工位。第一排为下沉工位,为制作区、在线包装、主切换功能,第二排为主制作区副制作区,第三排为技术总监工位,负责调光和慢动作工作,第四位也是慢动作工位。除了导播和视频技术专用工位外,绝大部分工位都可以自定义,根据节目需求进行自由调节,从而满足各类节目类型的制作需要。

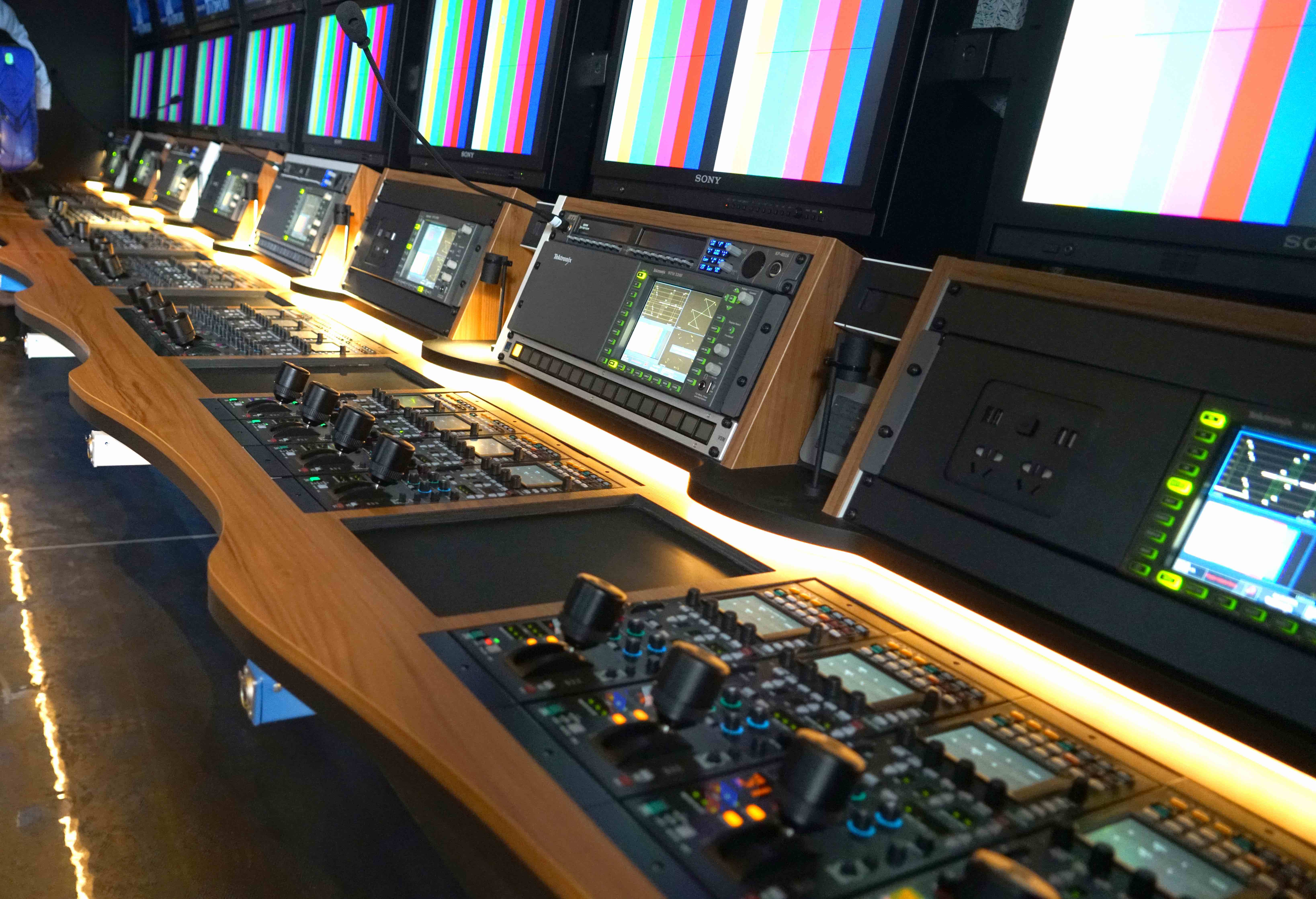

“之所以工作台和控制台都有升降功能,是由于转播车横向展开尺寸很大,收拢时要进行设备错落归放,不会产生碰撞,同时也节约了空间,其次是考虑到了不同身高的工作人员可以根据自身需要高度来调整达到舒服的位置。因为大部分工作都是集中在视频区,长时间高负荷工作在车上。”胡健杰介绍道。
车内很多设备都可以进行收拢、固定
以便于转播车空间的折叠收拢
视频区采用了2 对 Genelec 8030 为导播和视频技术人员提供监听,分别安装在前方监视器墙两侧以及中后区天花板内。其中,天花板内的8030 可以在使用时自动下拉。
另外,为了给导播提供更高质量的监听,导控台附近配置了一对尺寸小巧的 Genelec 8010,并通过特制的支架底座与桌面固定。这对音箱可以随时安装、拆卸,以最大程度地确保运输途中的安全。

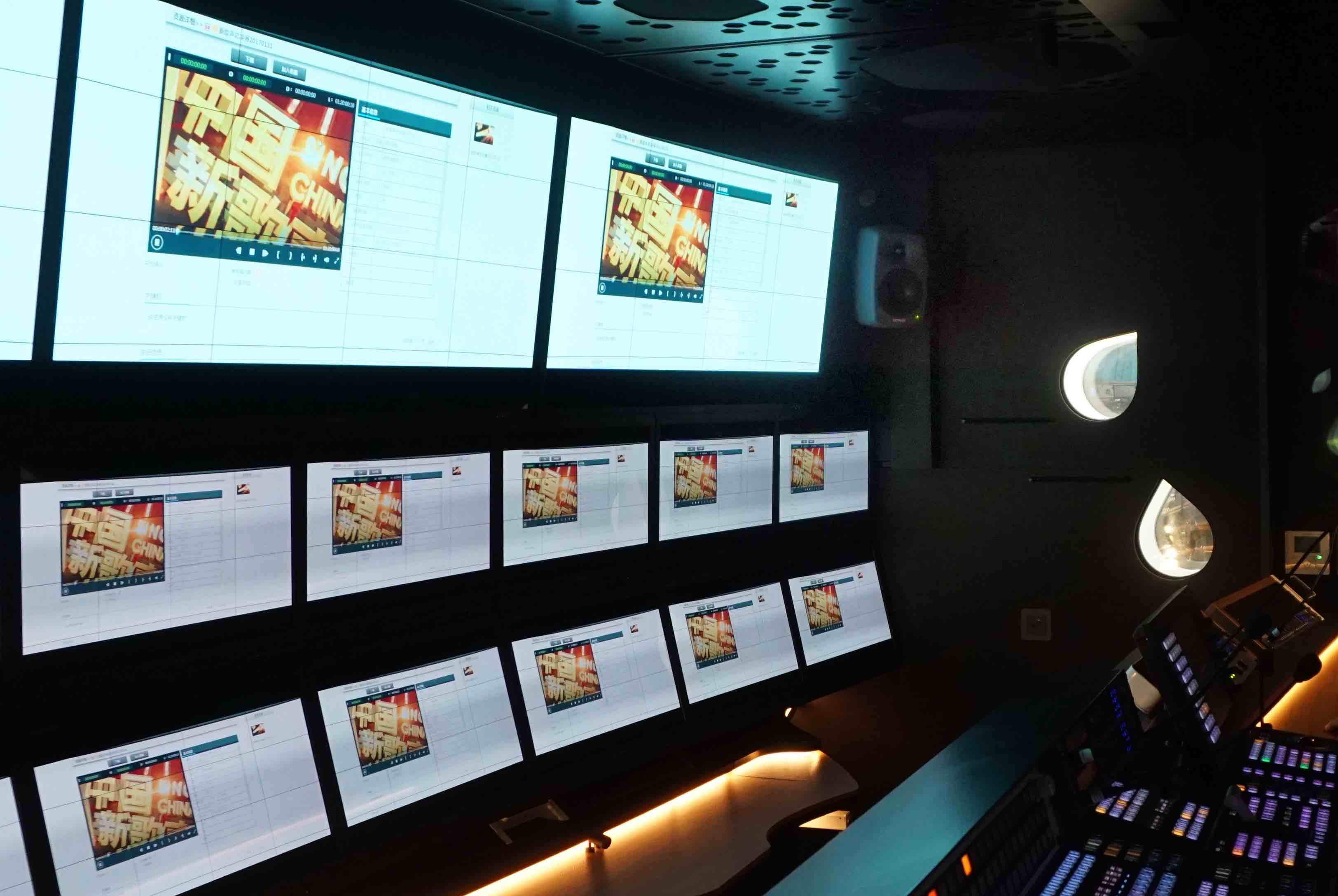

视频区监视器墙两侧的Genelec 8030

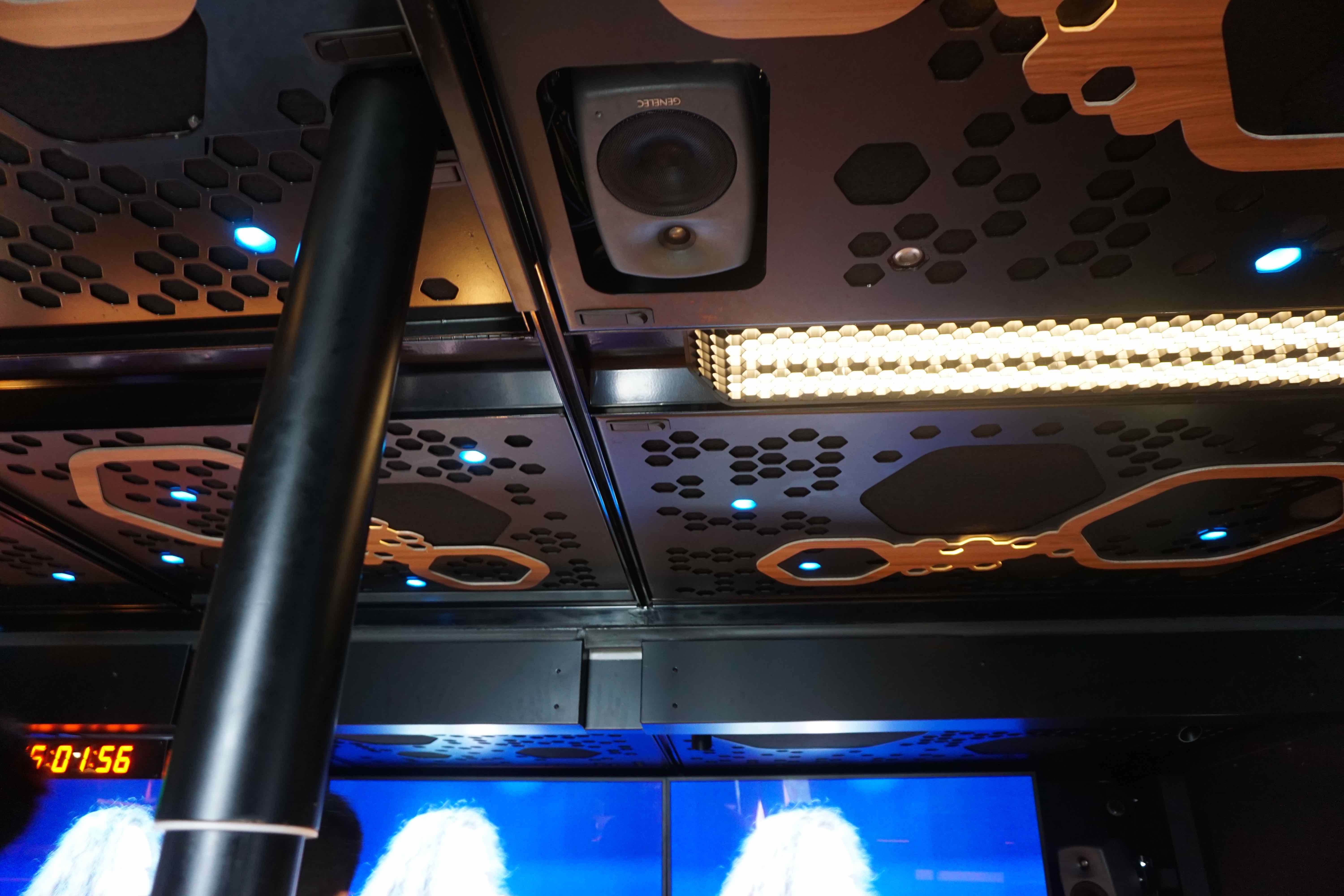

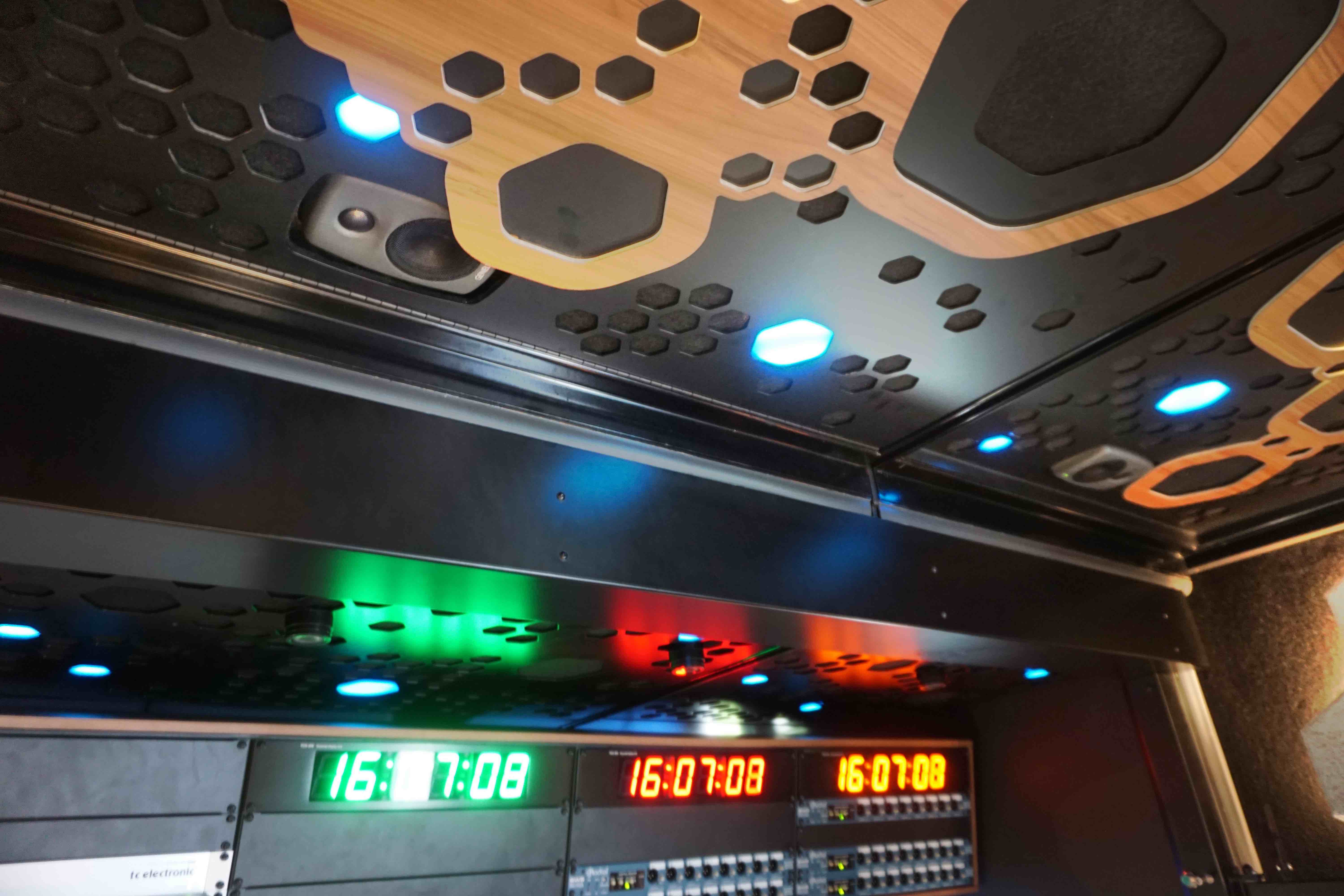

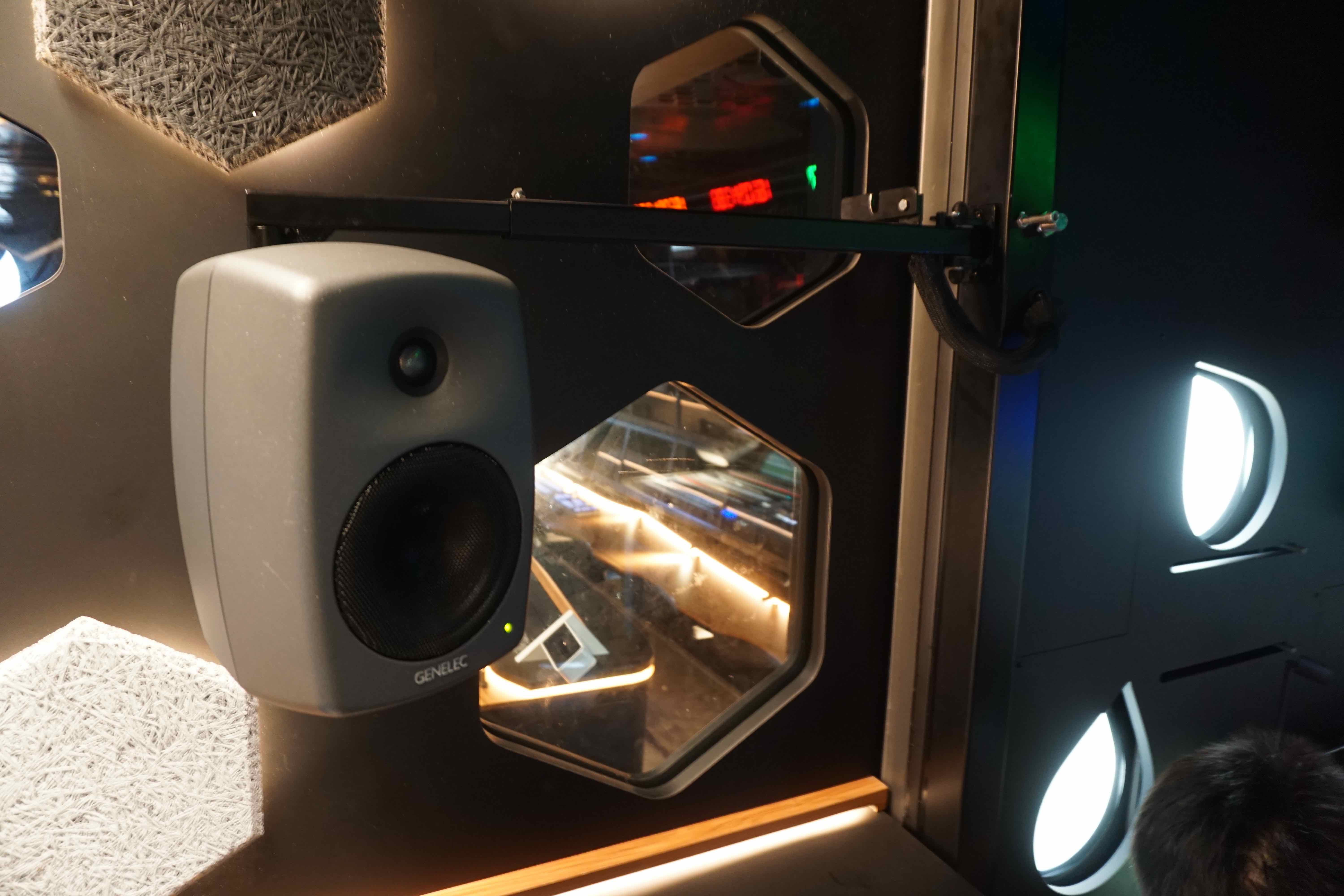

视频区天花板内的Genelec 8030
图中为收起状态,使用时可自动下拉
导播区近场监听Genelec 8010 安装座
方便安装、拆卸,确保运输途中的安全
和视频区相比,音频区的面积可谓相形见绌, 犹如立锥之地。但由于采用了横拉和侧拉设计,从而获得了一个1.4米的听音半径,实属不易。“事实上,两只环绕音箱的监听半径还差了20厘米。我们应用了真力GLM的校准功能,进行了 DSP延时处理,帮我们‘拓宽’了20厘米。”我们应用了真力GLM的校准功能,进行了DSP 延时处理,帮我们‘拓宽’了20厘米。” 胡健杰介绍说。
音频区的监听系统采用了典型的Dolby Atmos 5.1.2 设置,前方和环绕音箱选用真力SAM 系列8330,低音选用真力SAM 系列7350。顶部选用了两只尺寸小巧的Genelec 8010近场监听。
胡健杰进一步介绍说:“由于层高受限,上面安装了空调,尺寸大的音箱是无法嵌入进去的。幸好真力有这么小巧的音箱可以满足这个极限的空间条件,帮助我们解决了安装问题”

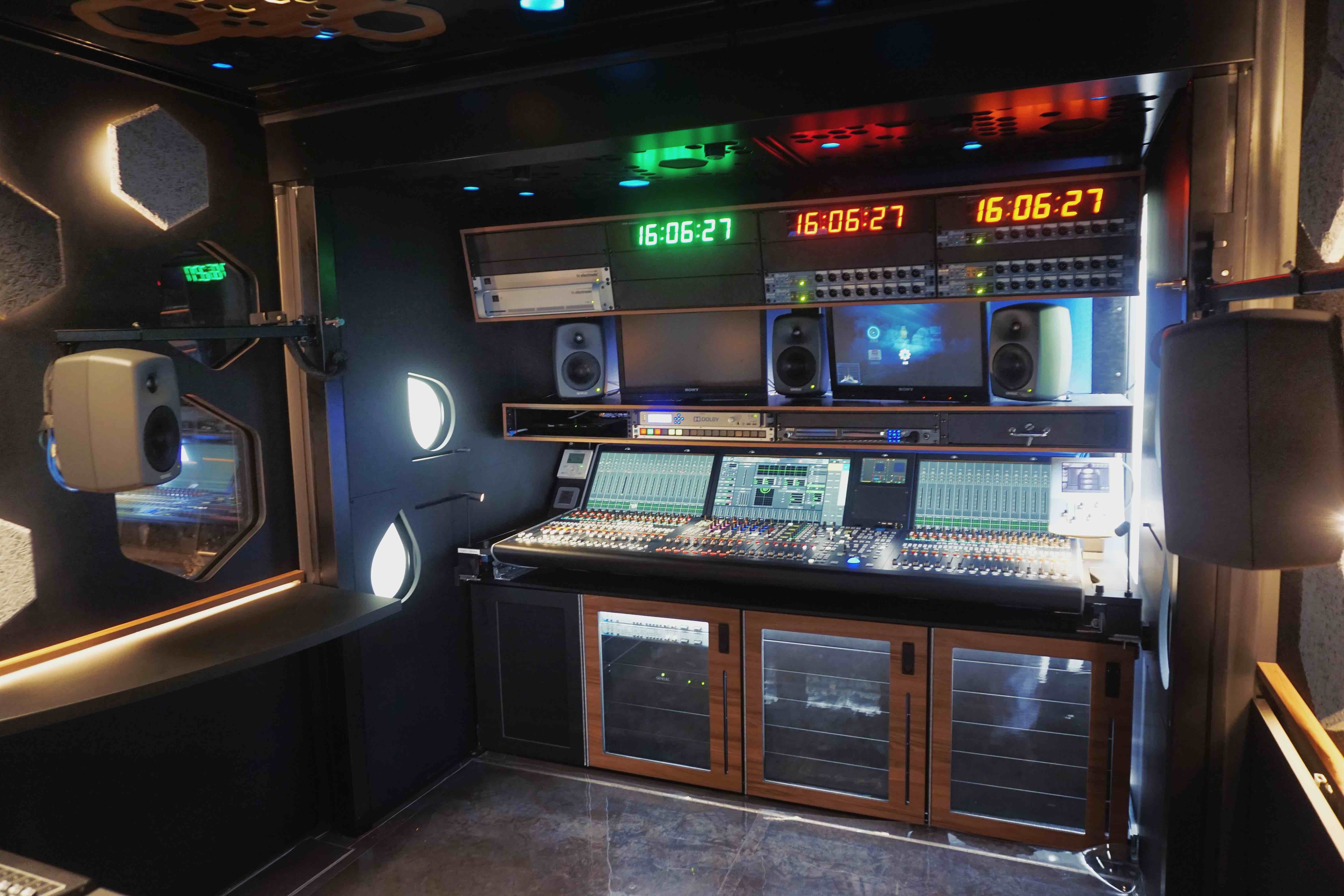

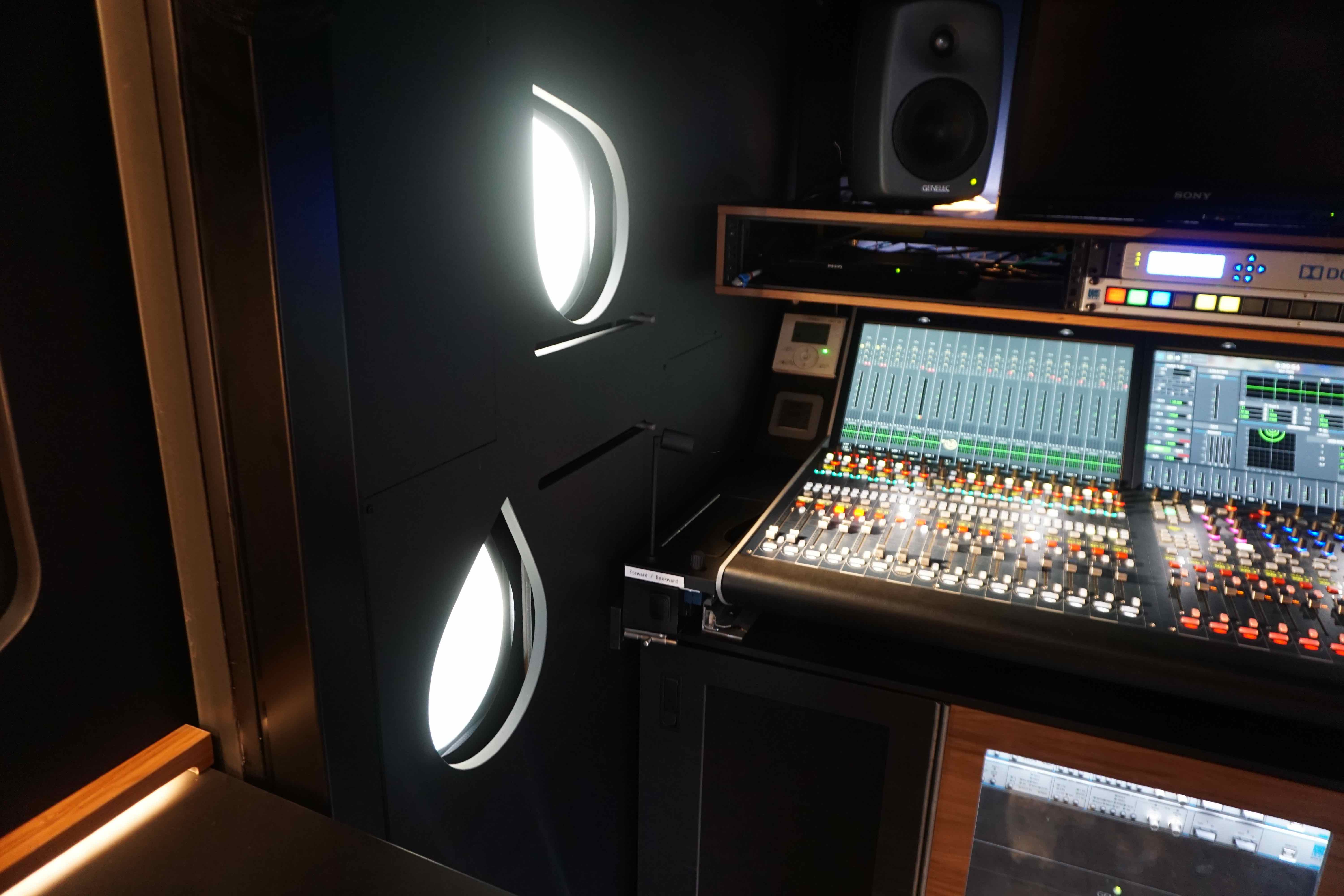

音频区5.1.2监听系统
左、中、右选用SAM系列8330
上方声道使用尺寸小乔的
Genelec 8010 近场监听
左环绕、右环绕选用 SAM 8330
伸缩杆可被收起和固定

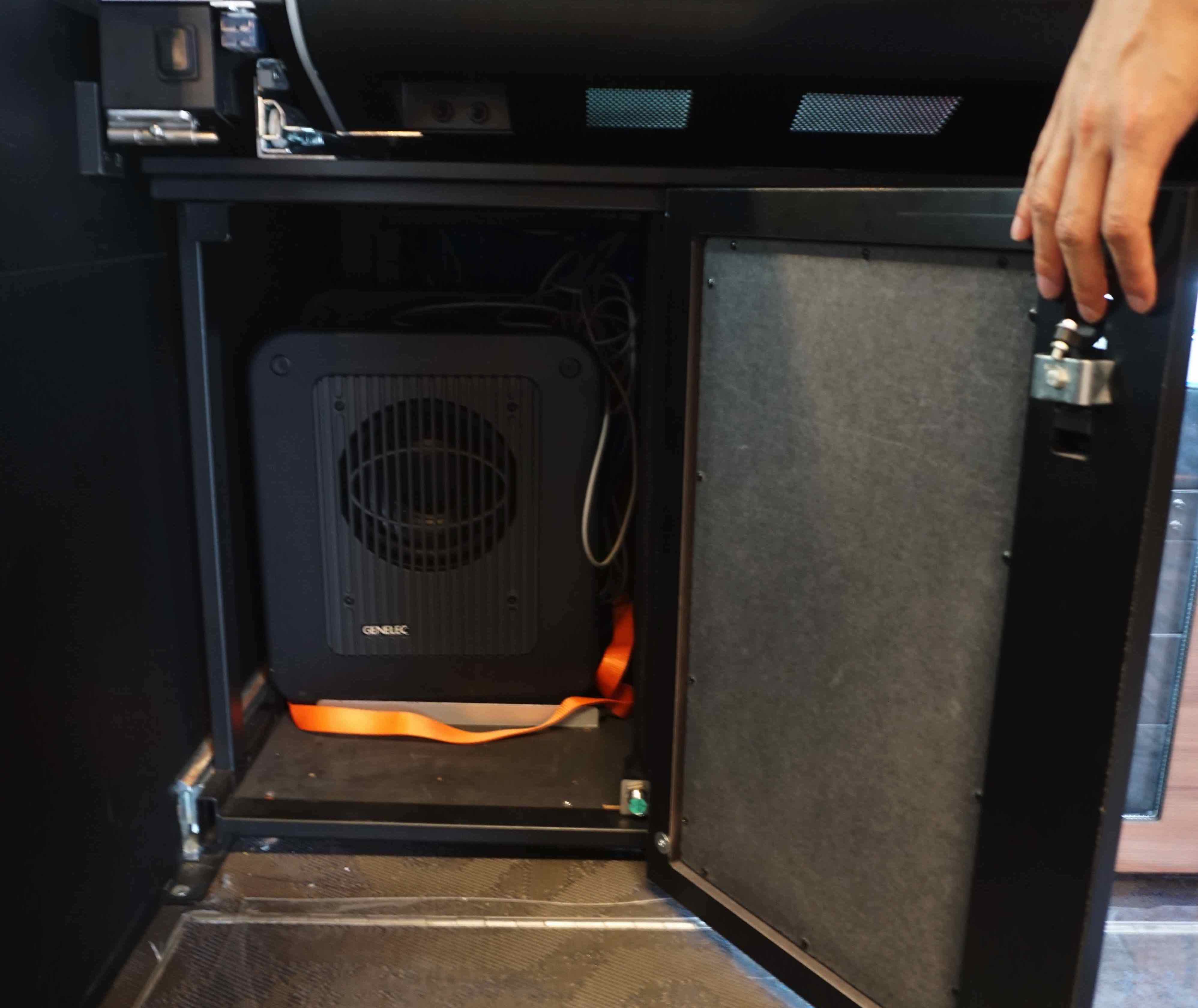

SAM 系列7350超低音箱
安装在调音台下方
浙江电视台音频科陈祎老师讲道: “这台车已经应用在跨年音乐会、地理大会、互联网大会的转播工作中。区经过真力工程师的校准调试后,总体感觉声音更加真实了,声场更加连续和自然。”
陈祎老师进一步介绍说:“在这台转播车中,我们可以进行播出混音、分轨录制。我们的另一台专用于音频的大型转播车,目前正在进行集成。未来我们将在大音频车中进行混音制作,在这台车中完成播出信号的终混。”
这辆投资不菲的转播车中,还有许多非常人性化的设计细节值得关注。音频区的整个机柜包括调音台,都是可以通过电动导轨进行移动的,工作人员可以走到机柜后面进行集成和维护工作,工作完成后再恢复原位。
陈祎老师还提到:“作为一名实际使用的工作人员,漂亮、环保是我对这辆车最直观的感受。比如,车门的水滴状采光设计就引用了钱塘江水的元素。整车使用的材料非常环保,即使在音频区这个狭小的空间内,也感觉不到任何刺鼻的味道。”

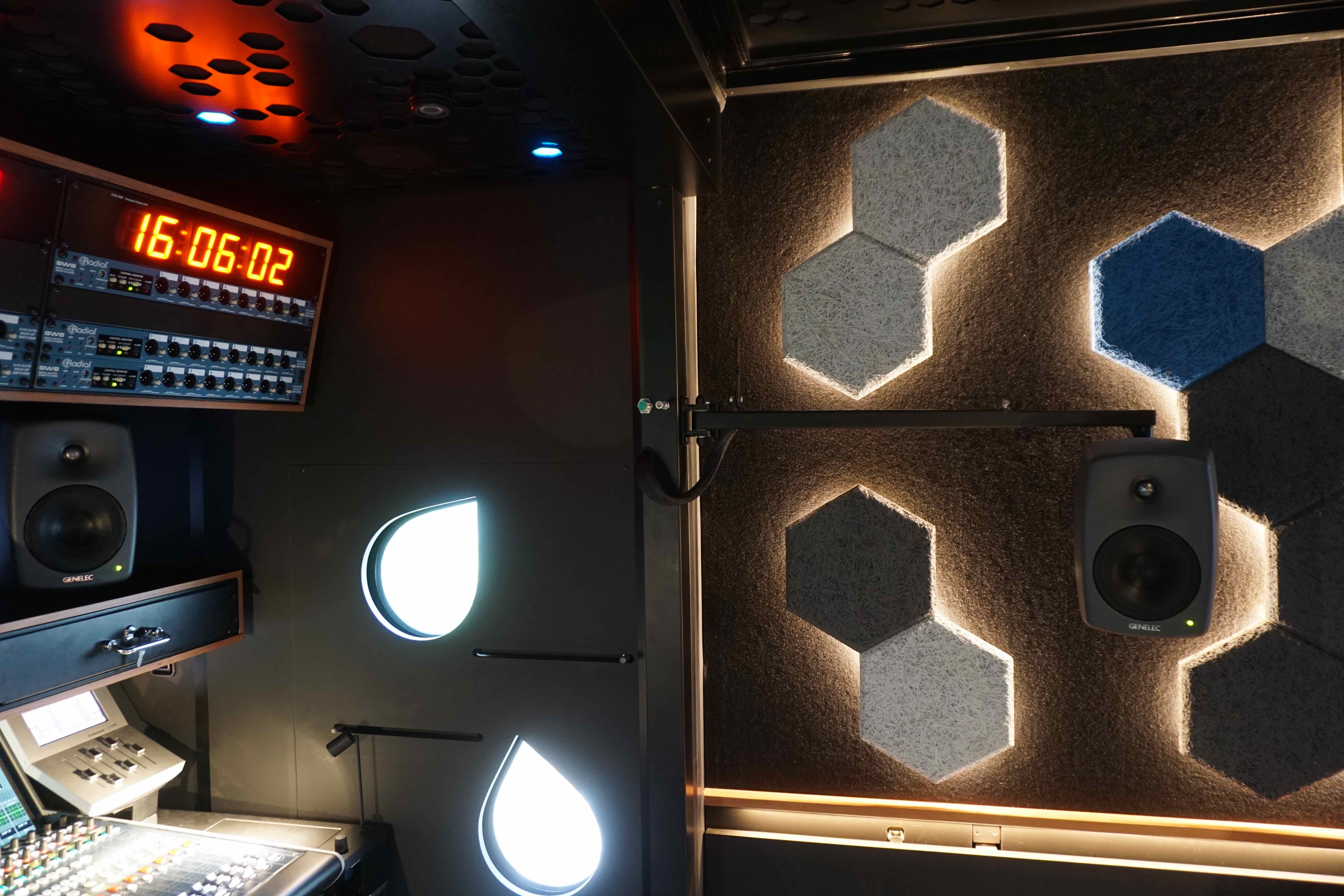

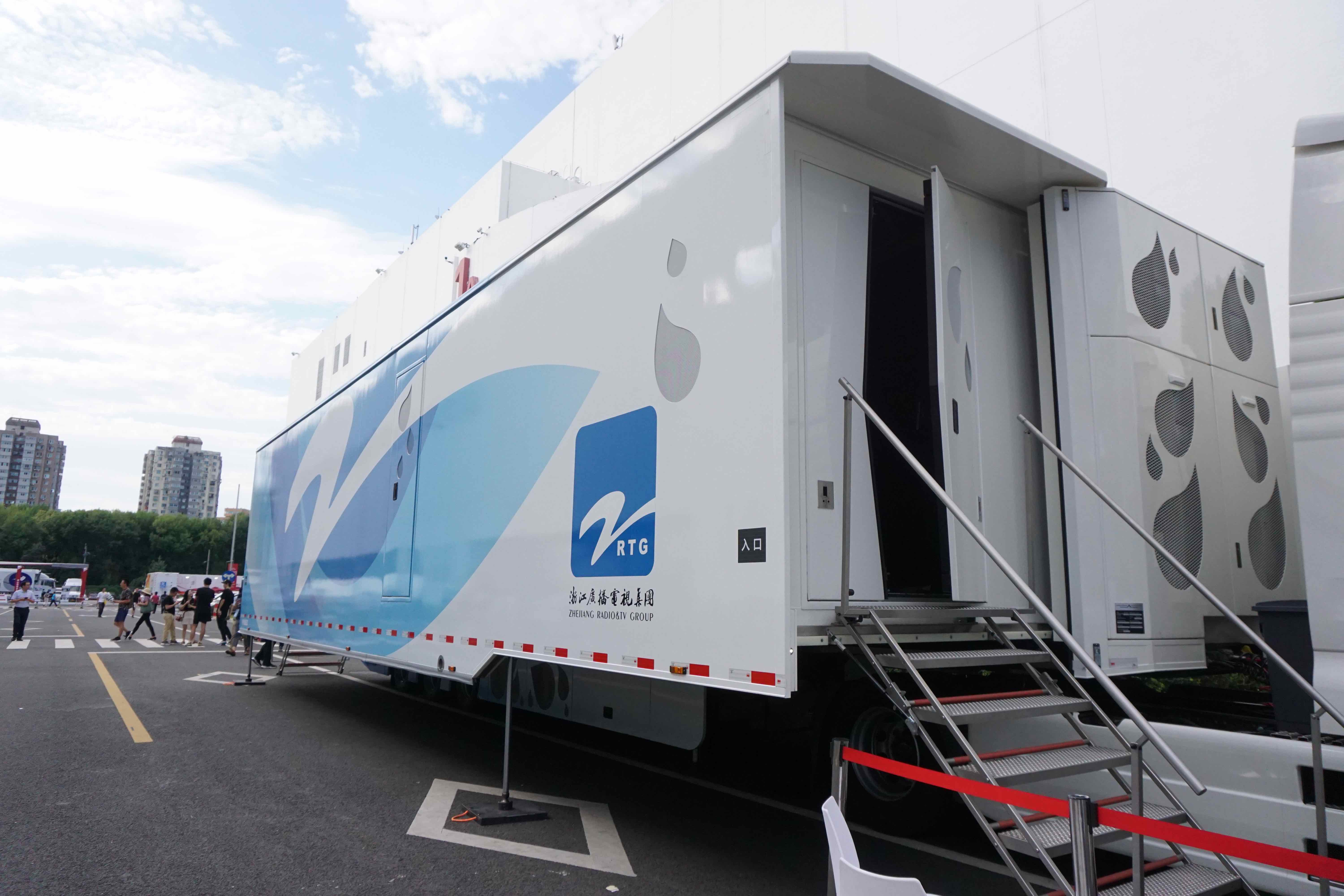

水滴状的采光窗,寓意钱塘江水
车体外观也同样采用水滴设计元素
无论是在视频区还是音频区,工作环境都十分安静。胡健杰详细介绍到:“6个大型的室内空调主机就在音频区隔壁,但你在这里根本感受不到空调的震动,因为车体隔音效果做的非常好。另一方面,我们在集成时把产生噪声的主要设备都安装到了机房内。机房的墙体和门都做了特殊声学处理,关上门后,你在门外完全听不到机房内的轰鸣声。”
隔声良好的机房
在短短几个月的时间里,安达斯有条不紊并且高质量地完成了该车的集成设置和调试工作。当有人还在高清转播的方向的路口徘徊时,基于IP化的4K高清已经投入到了实战中,显然浙江电视台走在了前列。
